Unidad de giro de carcasa cerrada Serie SE SE17 con motor hidráulico

Él  giro  conducir  es  a  caja de cambios  ese  lata  sin peligro  sostener  radial  y  axial  cargas,  como  bien  como  transmitir  a  esfuerzo de torsión  por  giratorio.  Él  rotation  lata  ser  en  a  único  eje,  o  en  múltiple  hachas

juntos.  giro  unidades  están  hecha  por  fabricación  engranaje,  aspectos,  focas,  alojamiento,  motor  y  otro  auxiliar  componentes  y  montaje  a ellos  en  a  acabado  caja de cambios.

Introducción:

Al adoptar el cojinete de giro como su componente central, el mecanismo de giro puede soportar la fuerza axial, la fuerza radial y el momento de inclinación simultáneamente.La unidad de giro se aplica ampliamente en remolques modulares, todo tipo de grúas, plataformas de trabajo aéreas, sistemas de seguimiento solar y sistemas de energía eólica.

Las cajas de cambios eléctricas y planetarias se pueden diseñar de acuerdo con los requisitos del cliente.La unidad de giro tiene la ventaja de ahorrar espacio en las instalaciones, capacidad de carga máxima en un diseño compacto, vida útil prolongada y costos de mantenimiento reducidos.

Glosario

1) Torque del momento de inclinación: el torque es la carga multiplicada por la distancia entre la posición de la carga y el centro del cojinete de giro.Si el par generado por la carga y la distancia es mayor que el par nominal del momento de inclinación, la unidad de giro se volcará.

2) Carga radial: carga vertical al eje del cojinete de giro

3) Carga axial: carga paralela al eje del cojinete de giro

4) Par de retención: Es el par inverso.Cuando la transmisión gira en sentido inverso y las piezas no están dañadas,

5) El par máximo alcanzado se denomina par de retención.

6) Autobloqueo: solo cuando está cargado, el mecanismo de giro no puede invertir la rotación y, por lo tanto, se denomina autobloqueo.

--El cliente puede elegir el motor de acuerdo con nuestra dimensión de conexión de la unidad de giro ya diseñada.

--Podemos diseñar la estructura de conexión de acuerdo con la dimensión de conexión del motor del cliente.

--Podemos ayudar a proporcionar todas las piezas con motor hidráulico, motor de CC, motor de CA, motor paso a paso o servomotor.

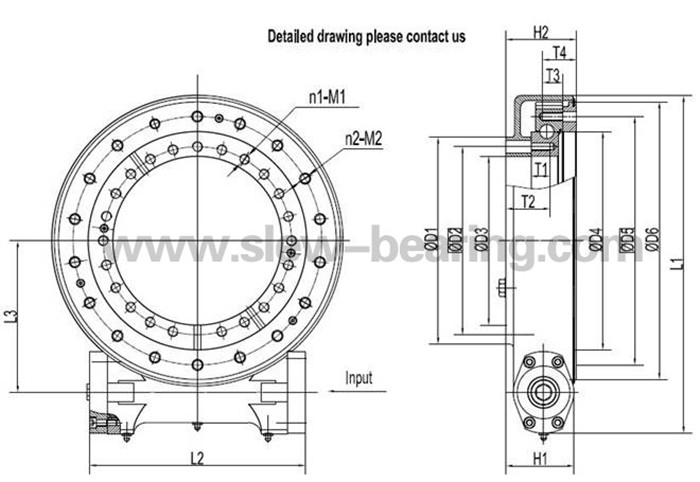

Para obtener el dibujo (pdf), haga clic en Modelo.

Unidad de giro de carcasa cerrada, la unidad de giro se aplica principalmente a condiciones relativamente altas para requisitos altos para ocasiones a prueba de polvo, lluvia y anticorrosión.Grado de precisión IP65.
Nota

1. Se pueden diseñar diferentes motores (CA, CC, hidráulicos) de acuerdo con los requisitos del cliente.

2. El eje opuesto al motor puede elegir ser cabeza hexagonal o no cabeza hexagonal.
