Serie SE y serie WEA
XZWD
8483409000

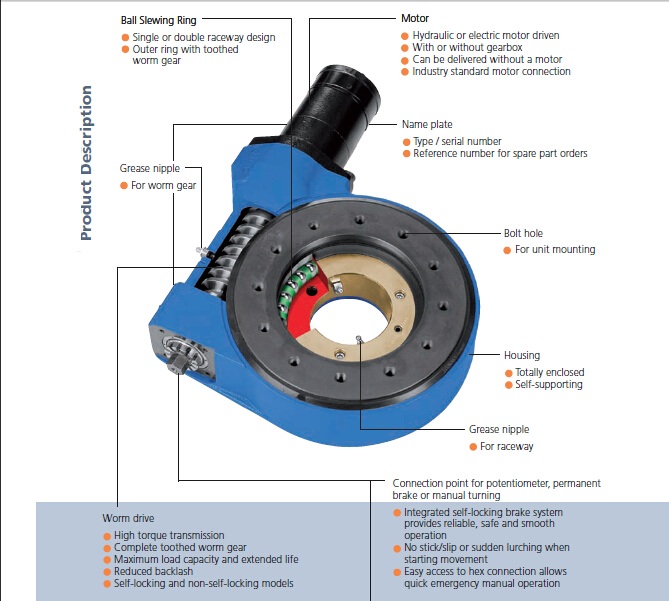

Los accionamientos giratorios son unidades de rotación compactas integradas en una carcasa de hierro fundido que contiene una corona giratoria con un engranaje.Un engranaje helicoidal hace girar una corona giratoria con alta precisión;permite el máximo par de engranajes y una rotación suave.Los accionamientos giratorios pueden manejar cargas axiales, radiales y basculantes y están completamente sellados.
Las unidades de giro XZWD incluyen la serie SE y la serie WEA.
El cojinete de giro interno de la serie SE es un diente helicoidal, el cojinete de giro de la serie WEA es un diente de turbina, por lo que la capacidad de carga de la serie WEA es mayor que la de la serie SE.
Los accionamientos de giro son diseñado para operar en forma horizontal y/o vertical en equipos de rotación lenta.Los accionamientos de giro XZWD son autoblocantes, por lo que no se necesitan costosos sistemas de frenos externos.Además, están equipados con conectores de brida de motor en ambos lados para una instalación fácil y flexible de un sistema eléctrico. motor o motor hidráulico.
Características principales de los accionamientos de giro XZWD:
· Eje único y eje doble
· Relaciones de transmisión (reductores de velocidad) desde 1:62 – 1:150
· Modificaciones personalizadas
· Construcción compacta
· Fácil instalación y mantenimiento
· Alta precisión con bajo juego (holgura entre dientes coincidentes)
· Bridas de conexión del motor en ambos lados del engranaje helicoidal
· Rendimiento de larga duración
· Sellado resistente a los rayos UV
· recubrimiento en polvo
XZWD produce unidades de giro compactas que son reconocidas y valoradas en varios sectores del mercado en todo el mundo, como en:
Plataformas aéreas y plataformas de trabajo,
sistemas de seguimiento solar (PV, CPV y CSP),
turbinas de viento,
maquinaria agrícola y forestal,
grúas marinas (buques),
plataformas marinas,
grúas pequeñas y medianas,
camiones gruas,
camiones aspiradores, etc.
Ahora XZWD tiene un equipo de producción de 109 piezas con una capacidad de producción anual de cojinete de giro de 40000 piezas/año.
En 2022, contará con un equipo de producción de 167 piezas en una nueva planta con una capacidad de producción anual de cojinetes de giro de 70000 piezas/año.
Unidad de giro de la serie SE Dimensiones y parámetros de rendimiento:
Para obtener el dibujo (pdf), haga clic en Modelo.
Modelo | Dimensiones externas | Dimensiones de instalación | Orificios de montaje Fecha | ||||||||||||||||||
| formato pdf | L1 | L2 | L3 | H1 | H2 | D1 | D2 | D3 | D4 | D5 | D6 | n1 | M1 | T1 | T2 | n2 | M2 | T3 | T4 | ||
milímetro | Anillo interior | Anillo exterior | |||||||||||||||||||
190 | 157 | 80 | 94.5 | 97.5 | 126 | 100 | no | no | 100 | 115 | 6 | M10 | 17 | 32 | 6 | M10 | 17 | no | |||
228 | 173 | 100.1 | 107.5 | 119 | 140 | 100 | no | no | 128 | 146 | 6 | M10 | 18 | 33 | 6 | M10 | 20 | no | |||
295 | 185 | 132.7 | 76.5 | 80.8 | 145 | 120.6 | 98 | 163 | 203.2 | 237.5 | 10 | M12 | 25 | 45 | 8 | M12 | 25 | 42.4 | |||
408 | 314 | 174.2 | 102 | 108 | 204 | 175 | 145 | 222.5 | 270 | 316 | 15 | M16 | 30 | 65 | 16 | M16 | 30 | 53 | |||
498 | 324 | 220 | 106 | 110.5 | 289 | 259 | 229 | 308.5 | 358 | 402 | 19 | M16 | 30 | 69.4 | 18 | M16 | 30 | 51 | |||
533 | 330 | 237.6 | 106 | 110 | 325 | 295 | 265 | 342.5 | 390 | 435.5 | 23 | M16 | 30 | 69 | 18 | M16 | 30 | 51 | |||
578 | 378 | 282.55 | 121 | 126 | 406 | 365.1 | 324 | 425 | 479.4 | 522 | 20 | M16 | 32 | 79 | 20 | M16 | 32 | 55 | |||
737 | 462 | 339.1 | 133 | 136.5 | 533 | 466.7 | 431.8 | 525.5 | 584.2 | 618 | 35 | M20 | 40 | 91 | 36 | M20 | 40 | no | |||
863 | 462 | 401.8 | 133 | 130 | 628 | 565 | 512 | 620 | 675 | 744 | 35 | M20 | 40 | 87 | 36 | M20 | 40 | no | |||
Modelo | Par nominal de salida | Torque de momento basculante | Carga axial | Carga Radial | Par de retención | Relación de transmisión | Precisión de seguimiento | Engranajes autoblocantes | Peso |
SE3 | 0.4 | 1.1 | 30 | 16.6 | 2 | 62:1 | ≤0.200 | Sí | 12 kg |
SE5 | 0.6 | 3 | 45 | 22 | 5.5 | 62:1 | ≤0.200 | Sí | 20 kg |
SE7 | 1.5 | 13.5 | 133 | 53 | 10.4 | 73:1 | ≤0.200 | Sí | 23 kg |
SE9 | 6.5 | 33.9 | 338 | 135 | 38.7 | 61:1 | ≤0.200 | Sí | 49 kg |
SE12 | 7.5 | 54.3 | 475 | 190 | 43 | 78:1 | ≤0.200 | Sí | 61 kg |
SE14 | 8 | 67.8 | 555 | 222 | 48 | 85:1 | ≤0.200 | Sí | 64 kg |
SE17 | 10 | 135.6 | 976 | 390 | 72.3 | 102:1 | ≤0.150 | Sí | 105 kg |
SE21 | 15 | 203 | 1598 | 640 | 105.8 | 125:1 | ≤0.150 | Sí | 149 kg |
SE25 | 18 | 271 | 2360 | 945 | 158.3 | 150:1 | ≤0.150 | Sí | 204 kg |
Para obtener el dibujo (pdf), haga clic en Modelo.
Modelo | Dimensiones externas | Dimensiones de instalación | Datos del orificio de montaje | |||||||||||||
| formato pdf | L1 | L2 | L3 | H2 | D0 | D2 | D3 | D4 | D5 | n1 | M1 | T1 | T2 | n2 | M2 | T3 |
milímetro | Anillo interior | Anillo exterior | ||||||||||||||
424 | 330 | 180 | 108 | 360 | 175 | 146 | 222.5 | 270 | 15 | M16 | 30 | 62 | 16 | M16 | 30 | |
509 | 370 | 222.5 | 108 | 445 | 259 | 229 | 310 | 358 | 19 | M16 | 30 | 62 | 18 | M16 | 30 | |
544 | 380 | 240 | 108 | 480 | 295 | 265 | 342 | 390 | 23 | M16 | 30 | 56 | 18 | M16 | 30 | |
534 | 405 | 285 | 108 | 570 | 365.1 | 332 | 430 | 479.4 | 20 | M16 | 32 | 62 | 20 | M16 | 32 | |
762 | 483 | 350 | 130 | 693 | 466.7 | 425 | 540 | 574.2 | 35 | M20 | 40 | 70 | 36 | M20 | 40 | |
861 | 513 | 399 | 130 | 793 | 565 | 525 | 630 | 675 | 35 | M20 | 40 | 70 | 36 | M20 | 40 | |
Modelo | Par nominal de salida kN.m | Torque de momento basculante kN.m | Carga axial estática kN | Carga radial estática kN | Carga axial dinámica kN | 56Carga Radial Dinámica kN | Par de retención kN.m | Equipo de radio | Velocidad de salida RPM | Engranajes autoblocantes | Peso kg |
WEA9 | 8 | 33.9 | 550 | 205 | 130 | 110 | 38.7 | 62:1 | ＜3 | Sí | 53kg |
WEA12 | 9.5 | 54.3 | 725 | 270 | 180 | 140 | 43 | 79:1 | ＜3 | Sí | 66,8 kg |
WEA14 | 10.8 | 67.8 | 920 | 343 | 220 | 190 | 48 | 86:1 | ＜3 | Sí | 75kg |
WEA17 | 12.96 | 135.6 | 1110 | 414 | 268 | 220 | 72.3 | 104:1 | ＜2 | Sí | 96kg |
WEA21 | 28.7 | 203 | 1595 | 596 | 340 | 270 | 105.8 | 90:1 | ＜1.5 | Sí | 172 kg |
WEA25 | 34.2 | 310 | 1850 | 690 | 440 | 320 | 158.3 | 104:1 | ＜1.5 | Sí | 202 kg |
--El cliente puede elige el motor de acuerdo con nuestra dimensión de conexión de la unidad de giro ya diseñada.
--Podemos personalizó la dimensión de conexión según la dimensión de conexión del motor del cliente.
--Podemos ayudar a proporcionar todas las partes con Motor hidráulico, motor de corriente continua
Si tiene alguna pregunta, no dude en contactarnos.
