Cojinete de giro de engranaje interno delgado
XZWD
8482800000
Los cojinetes de giro se componen de dos anillos, cada uno de los cuales contiene una pista de rodadura de precisión que se endurece por inducción en la superficie a una profundidad específica.Cada anillo está hecho de una forja de acero al carbono medio. Los rodamientos de orientación tienen caminos de rodadura construidos en una configuración de contacto de cuatro puntos, con ángulos de contacto de 45° como estándar.Hay disponibles otras configuraciones de caminos de rodadura, como rodillos cruzados y contacto de cuatro puntos.Estas otras opciones a menudo se consideran en casos en los que se necesitan cargas muy altas o requisitos especiales de rigidez.
Los rodamientos de gran tamaño son necesarios cuando en una determinada máquina o sistema, una parte estructural necesita girar en sentido contrario a otra sobre un eje fijo, garantizando al mismo tiempo la unión axial y radial entre las dos partes.
El rodamiento de giro de peso ligero tiene la misma estructura que el ordinario Cojinete de giro, pero el peso es ligero y gira de forma flexible.
Aplicación de cojinete de giro de peso ligero:
1.maquinaria alimentaria,
2. Maquinaria de enlatado
3. Maquinaria ambiental, etc.

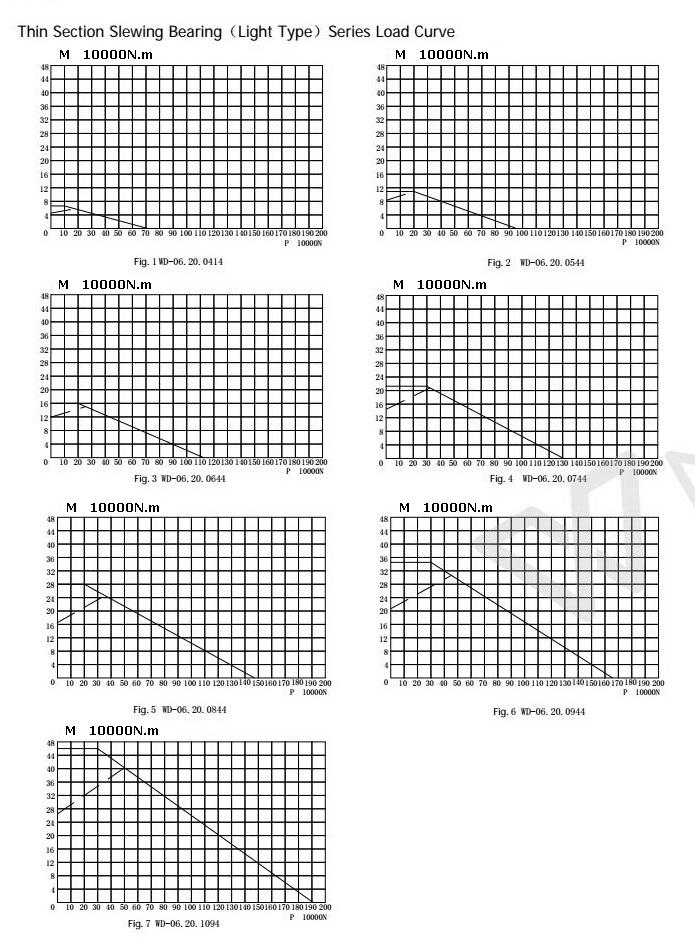

Capacidad de rodamiento de giro de peso ligero:
Catálogo de cojinetes de giro de peso ligero:
| Modelo | Dimensiones (mm) | Dimensión de montaje (mm) | |||||||
| D | Delaware | H | D1 | D2 | n | Φ | M | t | |
| WD-062.20.0414 | 486 | 326.5 | 56 | 460 | 375 | 24 | 13.5 | 12 | 20 |
| WD-062.20.0544 | 616 | 445.2 | 56 | 590 | 505 | 32 | 13.5 | 12 | 20 |
| WD-062.20.0644 | 716 | 547.2 | 56 | 690 | 605 | 36 | 13.5 | 12 | 20 |
| WD-062.20.0744 | 816 | 649.2 | 56 | 790 | 705 | 40 | 13.5 | 12 | 20 |
| WD-062.20.0844 | 916 | 737.6 | 56 | 890 | 805 | 40 | 13.5 | 12 | 20 |
| WD-062.20.0944 | 1016 | 841.6 | 56 | 990 | 905 | 44 | 13.5 | 12 | 20 |
| WD-062.20.1094 | 1166 | 985.6 | 56 | 1140 | 1055 | 48 | 13.5 | 12 | 20 |
Nota:
1. N1 es el número de orificios de lubricación.Copa de aceite M8×1JB/T7940.1~JB/T7940.
2. La ubicación de la boquilla de aceite se puede cambiar según la aplicación del usuario.
3. 'Km' es la reducción del apéndice;m: módulo;z: dientes núms.
4. Para conocer la capacidad de la curva de carga, descargue nuestro catálogo de cojinetes de giro.
Si tiene alguna pregunta, no dude en contactarnos.
