| Cantidad: | |
|---|---|
WD-062.20.0414
XZWD
Un cojinete de giro o anillo giratorio es un rotacional rodamiento de elementos rodantes o cojinete liso que normalmente soporta una carga pesada pero de giro lento o de oscilación lenta, a menudo una plataforma horizontal como una convencional grua, a jardinero oscilante, o la plataforma frente al viento de un eje horizontal molino.(To 'slew' significa girar sin cambiar de lugar.)

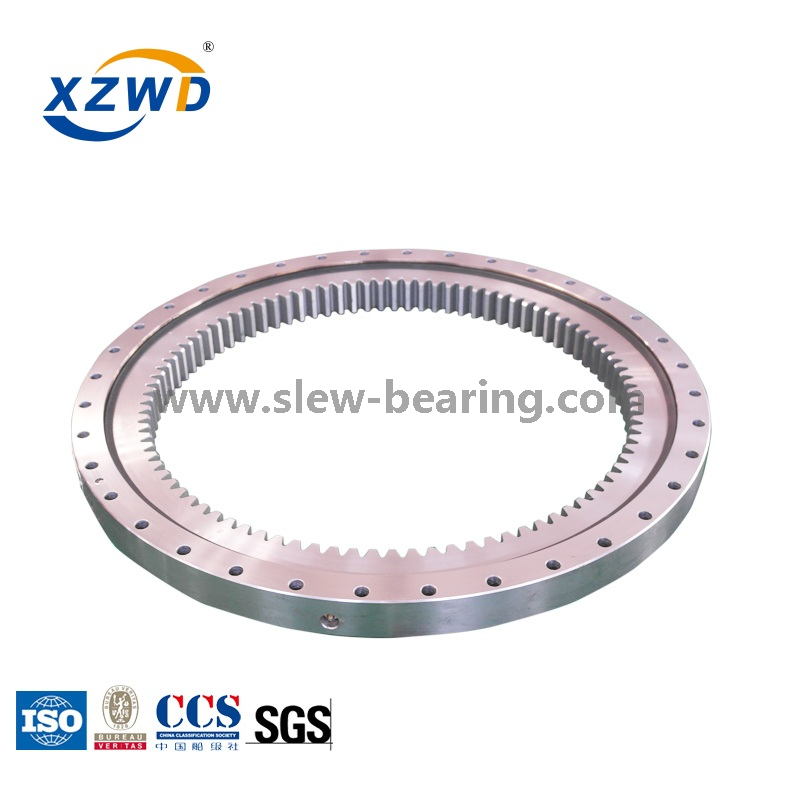

El cojinete de giro de sección delgada tiene la misma estructura que los ordinarios Cojinete de giro, pero el peso es ligero y gira de forma flexible.

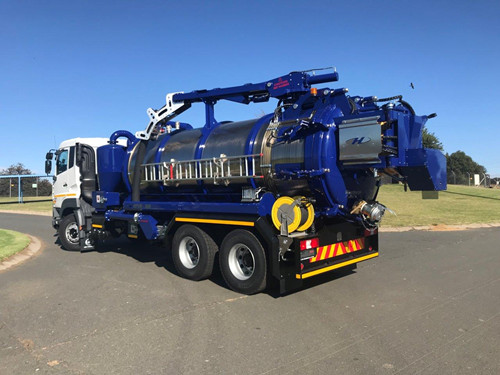

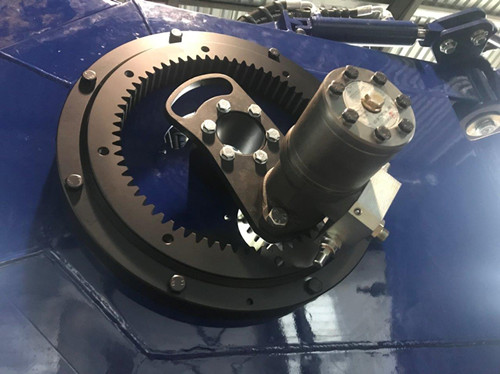

Hemos proporcionado cojinetes de giro para el fabricante de camiones de chorro y alcantarillado, a continuación se muestran las imágenes de la aplicación real.
Para obtener el dibujo (pdf), haga clic en Modelo.
| Modelo formato pdf | Peso kg | Dimensión estructural | Datos de engranaje (KN) | fuerza de engranaje | Autorización | |||||||||||
| D3 | d1 | H1 | H2 | Hu | Ho | d | m | z | kilómetros | b | Permitió | máx. | Axial | Radial | ||
 WD-062.20.0414.pdf | 31 | 415.5 | 413 | 45.5 | 45.5 | 10.5 | 10.5 | 335 | 5 | 67 | -0.75 | 45.5 | 13.54 | 27.08 | ≤0.28 | ≤0.24 |
 WD-062.20.0544.pdf | 42 | 545.5 | 543 | 45.5 | 45.5 | 10.5 | 10.5 | 456 | 6 | 76 | -0.6 | 45.5 | 16.00 | 32.00 | ≤0.30 | ≤0.26 |
 WD-062.20.0644.pdf | 50 | 645.5 | 643 | 45.5 | 45.5 | 10.5 | 10.5 | 558 | 6 | 93 | -0.6 | 45.5 | 15.62 | 31.24 | ≤0.30 | ≤0.26 |
| WD-062.20.0744.pdf | 58 | 745.5 | 743 | 45.5 | 45.5 | 10.5 | 10.5 | 660 | 6 | 110 | -0.6 | 45.5 | 15.32 | 30.64 | ≤0.30 | ≤0.26 |
| WD-062.20.0844.pdf | 69 | 845.5 | 843 | 45.5 | 45.5 | 10.5 | 10.5 | 752 | 8 | 94 | -0.8 | 45.5 | 20.8 | 41.60 | ≤0.30 | ≤0.26 |
| WD-062.20.0944.pdf | 76 | 945.5 | 943 | 45.5 | 45.5 | 10.5 | 10.5 | 856 | 8 | 107 | -0.8 | 45.5 | 20.49 | 40.98 | ≤0.30 | ≤0.26 |
| WD-062.20.1094.pdf | 91 | 1096 | 1093 | 45.5 | 45.5 | 10.5 | 10.5 | 1000 | 8 | 125 | -0.8 | 45.5 | 20.16 | 40.32 | ≤0.30 | ≤0.26 |
| Modelo | Dimensiones (mm) | Dimensión de montaje (mm) | |||||||
| D | Delaware | H | D1 | D2 | n | Φ | M | t | |
| WD-062.20.0414 | 486 | 326.5 | 56 | 460 | 375 | 24 | 13.5 | 12 | 20 |
| WD-062.20.0544 | 616 | 445.2 | 56 | 590 | 505 | 32 | 13.5 | 12 | 20 |
| WD-062.20.0644 | 716 | 547.2 | 56 | 690 | 605 | 36 | 13.5 | 12 | 20 |
| WD-062.20.0744 | 816 | 649.2 | 56 | 790 | 705 | 40 | 13.5 | 12 | 20 |
| WD-062.20.0844 | 916 | 737.6 | 56 | 890 | 805 | 40 | 13.5 | 12 | 20 |
| WD-062.20.0944 | 1016 | 841.6 | 56 | 990 | 905 | 44 | 13.5 | 12 | 20 |
| WD-062.20.1094 | 1166 | 985.6 | 56 | 1140 | 1055 | 48 | 13.5 | 12 | 20 |
Nota:
1. N1 es el número de orificios de lubricación.Copa de aceite M8×1JB/T7940.1~JB/T7940.
2. La ubicación de la boquilla de aceite se puede cambiar según la aplicación del usuario.
3. 'Km' es la reducción del apéndice;m: módulo;z: dientes núms.
4. Para conocer la capacidad de la curva de carga, descargue nuestro catálogo de cojinetes de giro.
Un cojinete de giro o anillo giratorio es un rotacional rodamiento de elementos rodantes o cojinete liso que normalmente soporta una carga pesada pero de giro lento o de oscilación lenta, a menudo una plataforma horizontal como una convencional grua, a jardinero oscilante, o la plataforma frente al viento de un eje horizontal molino.(To 'slew' significa girar sin cambiar de lugar.)
El cojinete de giro de sección delgada tiene la misma estructura que los ordinarios Cojinete de giro, pero el peso es ligero y gira de forma flexible.
Hemos proporcionado cojinetes de giro para el fabricante de camiones de chorro y alcantarillado, a continuación se muestran las imágenes de la aplicación real.
Para obtener el dibujo (pdf), haga clic en Modelo.
| Modelo formato pdf | Peso kg | Dimensión estructural | Datos de engranaje (KN) | fuerza de engranaje | Autorización | |||||||||||
| D3 | d1 | H1 | H2 | Hu | Ho | d | m | z | kilómetros | b | Permitió | máx. | Axial | Radial | ||
| WD-062.20.0414.pdf | 31 | 415.5 | 413 | 45.5 | 45.5 | 10.5 | 10.5 | 335 | 5 | 67 | -0.75 | 45.5 | 13.54 | 27.08 | ≤0.28 | ≤0.24 |
| WD-062.20.0544.pdf | 42 | 545.5 | 543 | 45.5 | 45.5 | 10.5 | 10.5 | 456 | 6 | 76 | -0.6 | 45.5 | 16.00 | 32.00 | ≤0.30 | ≤0.26 |
| WD-062.20.0644.pdf | 50 | 645.5 | 643 | 45.5 | 45.5 | 10.5 | 10.5 | 558 | 6 | 93 | -0.6 | 45.5 | 15.62 | 31.24 | ≤0.30 | ≤0.26 |
| WD-062.20.0744.pdf | 58 | 745.5 | 743 | 45.5 | 45.5 | 10.5 | 10.5 | 660 | 6 | 110 | -0.6 | 45.5 | 15.32 | 30.64 | ≤0.30 | ≤0.26 |
| WD-062.20.0844.pdf | 69 | 845.5 | 843 | 45.5 | 45.5 | 10.5 | 10.5 | 752 | 8 | 94 | -0.8 | 45.5 | 20.8 | 41.60 | ≤0.30 | ≤0.26 |
| WD-062.20.0944.pdf | 76 | 945.5 | 943 | 45.5 | 45.5 | 10.5 | 10.5 | 856 | 8 | 107 | -0.8 | 45.5 | 20.49 | 40.98 | ≤0.30 | ≤0.26 |
| WD-062.20.1094.pdf | 91 | 1096 | 1093 | 45.5 | 45.5 | 10.5 | 10.5 | 1000 | 8 | 125 | -0.8 | 45.5 | 20.16 | 40.32 | ≤0.30 | ≤0.26 |
| Modelo | Dimensiones (mm) | Dimensión de montaje (mm) | |||||||
| D | Delaware | H | D1 | D2 | n | Φ | M | t | |
| WD-062.20.0414 | 486 | 326.5 | 56 | 460 | 375 | 24 | 13.5 | 12 | 20 |
| WD-062.20.0544 | 616 | 445.2 | 56 | 590 | 505 | 32 | 13.5 | 12 | 20 |
| WD-062.20.0644 | 716 | 547.2 | 56 | 690 | 605 | 36 | 13.5 | 12 | 20 |
| WD-062.20.0744 | 816 | 649.2 | 56 | 790 | 705 | 40 | 13.5 | 12 | 20 |
| WD-062.20.0844 | 916 | 737.6 | 56 | 890 | 805 | 40 | 13.5 | 12 | 20 |
| WD-062.20.0944 | 1016 | 841.6 | 56 | 990 | 905 | 44 | 13.5 | 12 | 20 |
| WD-062.20.1094 | 1166 | 985.6 | 56 | 1140 | 1055 | 48 | 13.5 | 12 | 20 |
Nota:
1. N1 es el número de orificios de lubricación.Copa de aceite M8×1JB/T7940.1~JB/T7940.
2. La ubicación de la boquilla de aceite se puede cambiar según la aplicación del usuario.
3. 'Km' es la reducción del apéndice;m: módulo;z: dientes núms.
4. Para conocer la capacidad de la curva de carga, descargue nuestro catálogo de cojinetes de giro.
