Rodamiento ligero de una hilera de bolas sin engranajes para ferrocarriles

El anillo giratorio ligero consta de dos anillos (un anillo interior y un anillo exterior). Tiene una estructura compacta y un peso ligero.Como sus bolas están en cuatro puntos en contacto con la pista de rodadura, la corona de giro puede soportar carga axial, camino radial y momento de inclinación al mismo tiempo.

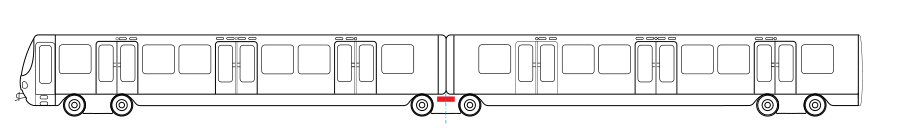

La corona de giro permite la orientación del bogie y la articulación del carro. El espectro de tensiones aplicado a estas coronas de giro es muy específico.

Se debe tener especial cuidado para proteger los rodamientos contra contaminantes externos: lluvia, arena, sal, barro, etc.
Se pueden incorporar dispositivos especiales de frenado.

XZWD  El Departamento de Ingeniería diseña coronas de orientación muy específicas para cumplir con los requisitos de estas
aplicaciones

Para obtener el dibujo (pdf), haga clic en Modelo.

Modelo       formato pdf	Peso            kg	Dimensiones (mm)			Dimensión de montaje (mm)						Dimensión estructural (mm)						Juego (mm)
		D	Delaware	H	D1]	D2	n	Φ	M	t	D3	d1	H1	H2]	Hu	Ho	Axial	Radial
WD-060.20.0414.pdf	29	486	342	56	460	368	24	13.5	12	-	412.5	415.5	45.5	45.5	10.5	10.5	≤0.28	≤0.24
WD-060.20.0544.pdf	37	616	472	56	590	498	32	13.5	12	-	542.5	545.5	45.5	45.5	10.5	10.5	≤0.30	≤0.26
WD-060.20.0644.pdf	44	716	572	56	690	598	36	13.5	12	-	642.5	645.5	45.5	45.5	10.5	10.5	≤0.30	≤0.26
WD-060.20.0744.pdf	52	816	672	56	790	698	40	13.5	12	-	742.5	745.5	45.5	45.5	10.5	10.5	≤0.30	≤0.26
WD-060.20.0844.pdf	60	916	772	56	890	798	40	13.5	12	-	842.5	845.5	45.5	45.5	10.5	10.5	≤0.30	≤0.26
WD-060.20.0944.pdf	67	1016	872	56	990	898	44	13.5	12	-	942.5	945.5	45.5	45.5	10.5	10.5	≤0.30	≤0.26
WD-060.20.1094.pdf	77	1166	1022	56	1140	1048	48	13.5	12	-	1092.5	1096	45.5	45.5	10.5	10.5	≤0.30	≤0.26
