Cojinete de giro Xuzhou Wanda Nuevos productos Gran oferta Unidad de giro de alta resistencia con carcasa cerrada WEA9

Él  giro  conducir  es  a  caja de cambios  ese  lata  sin peligro  sostener  radial  y  axial  cargas,  como  bien  como  transmitir  a  esfuerzo de torsión  por  giratorio.  Él  rotation  lata  ser  en  a  único  eje,  o  en  múltiple  hachas  juntos.

giro  unidades  están  hecha  por  fabricación  engranaje,  aspectos,  focas,  alojamiento,  motor  y  otro  auxiliar  componentes  y  montaje  a ellos  en  a  acabado  caja de cambios.

Introducción:

Al adoptar el cojinete de giro como su componente central, el mecanismo de giro puede soportar la fuerza axial, la fuerza radial y el momento de inclinación simultáneamente.La unidad de giro se aplica ampliamente en remolques modulares, todo tipo de grúas, plataformas de trabajo aéreas, sistemas de seguimiento solar y sistemas de energía eólica.

Las cajas de cambios eléctricas y planetarias se pueden diseñar de acuerdo con los requisitos del cliente.La unidad de giro tiene la ventaja de ahorrar espacio en las instalaciones, capacidad de carga máxima en un diseño compacto, vida útil prolongada y costos de mantenimiento reducidos.

Glosario

1) Torque del momento de inclinación: el torque es la carga multiplicada por la distancia entre la posición de la carga y el centro del cojinete de giro.Si el par generado por la carga y la distancia es mayor que el par nominal del momento de inclinación, la unidad de giro se volcará.

2) Carga radial: carga vertical al eje del cojinete de giro

3) Carga axial: carga paralela al eje del cojinete de giro

4) Par de retención: Es el par inverso.Cuando la transmisión gira en sentido inverso y las piezas no están dañadas,

5) El par máximo alcanzado se denomina par de retención.

6) Autobloqueo: solo cuando está cargado, el mecanismo de giro no puede invertir la rotación y, por lo tanto, se denomina autobloqueo.

--El cliente puede elegir el motor de acuerdo con nuestra dimensión de conexión de la unidad de giro ya diseñada.

--Podemos diseñar la estructura de conexión de acuerdo con la dimensión de conexión del motor del cliente.

--Podemos ayudar a proporcionar todas las piezas con motor hidráulico, motor de CC, motor de CA, motor paso a paso o servomotor.

Unidad de giro de la serie WEA, la unidad de giro es una nueva serie de productos de giro, también denominada reductor de giro.Comúnmente se compone de tornillo sinfín, cojinete de giro, carcasa, adaptador de motor, tapa de extremo y otros componentes.Al adoptar el cojinete de giro como su componente central, el mecanismo de giro puede soportar la fuerza axial, la fuerza radial y el momento de inclinación simultáneamente.En comparación con la unidad de giro de la serie SE, la serie WEA tiene las ventajas de un mejor rendimiento de protección, excelente  transmisión  Torque, mejor resistencia al impacto y larga vida útil.

La unidad de giro de la serie WEA se aplica ampliamente en las partes relativamente giratorias de la maquinaria y el campo de la energía solar.  Sistema de seguimiento solar Chasis giratorio de maquinaria de trabajo aéreo Camión grúa Perforadora de roca, máquina perforadora Máquina de agarre de madera, máquina de moldeo por código.

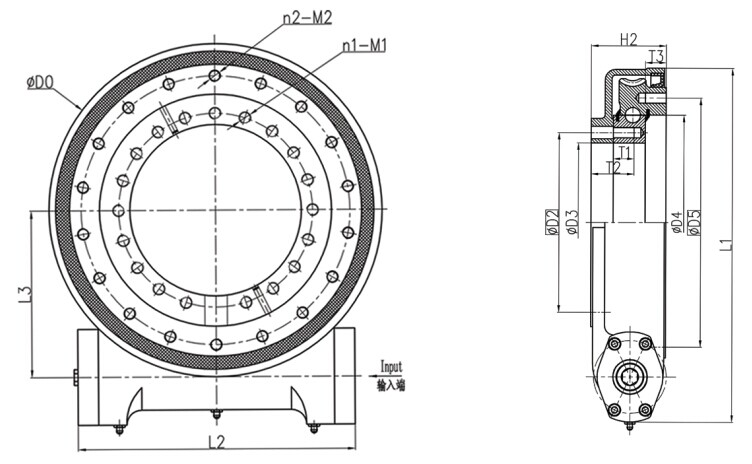

Para obtener el dibujo (pdf), haga clic en Modelo.

Unidad de giro de carcasa cerrada, la unidad de giro se aplica principalmente a condiciones relativamente altas para requisitos altos para ocasiones a prueba de polvo, lluvia y anticorrosión.Grado de precisión IP65.
Nota

1. Se pueden diseñar diferentes motores (CA, CC, hidráulicos) de acuerdo con los requisitos del cliente.

2. El eje opuesto al motor puede elegir ser cabeza hexagonal o no cabeza hexagonal.

Historia

Él  giro  conducir  es  a  modernizado  llevar  sobre  el  gusano  conducir  mecanismo  ese  fechas  espalda  muchos  siglos  y  fue  ampliamente  usado  durante  el  Renacimiento  Era.  papus  de  Alejandría  (3ro  siglo  ANUNCIO),

a  Griego  matemático  es  acreditado  por  un  temprano  versión  de  el  sin fin  tornillo,  cuales  haría  más tarde  evolucionar  en  el  gusano  conducir.Este  mecanismo  fue  además  usado  por  leonardo  da  Vinci  como  a  componente  en  muchos

de  su  diseños  por  maquinas.es  lata  además  ser  found  en  el  cuadernos  de  francesco  di  Jorge  de  Siena.Muchas  giro  conducir  conceptos  found  prominencia  con  el  aparición  de  más grande  escala  construcción  y

ingeniería  en  el  altura  de  el  Griego  y  romano  imperios.

Tecnología

Tradicional  gusano  engranaje  con  a  4 inicio  gusano.

giro  unidades  función  con  estándar  gusano  tecnología,  en  cuales  el  gusano  sobre  el  horizontal  eje  hechos  como  el  conductor  por  el  engranaje.  Él  rotation  de  el  horizontal  tornillo  vueltas  a  engranaje  sobre  un  eje  perpendicular  a  el  tornillo  eje.

Este  combinación  reduce  el  velocidad  de  el  driven  miembro  y  además  multiplica  su  esfuerzo de torsión;  creciente  eso  proporcionalmente  como  el  velocidad  disminuye. El  velocidad  relación  de  ejes  depende  sobre  el  relación  de  el  número  de

hilos  sobre  el  gusano  a  el  número  de  dientes  en  el  gusano  rueda  o  engranaje.

Como  tecnología  posee  mejorado,  más  giro  unidades  están  usando  reloj de arena  gusano  tecnología,  en  cuales  el  gusano  es  conformado  a  comprometer  más  dientes  en  el  equipo.Este  aumentó  diente  compromiso  resultados  en  greater

fuerza,  eficiencia  y  durabilidad.

Rendimiento  características

Porque  de  su  múltiple  usos,  giro  unidades  ven  en  a  variedad  de  modelo  tamaños,  rendimiento  rangos  y  montaje  características.

Él  unidades  están  bien  adecuado  por  aplicaciones  ese  requerir  ambos  carga  tenencia  y  rotacional  esfuerzo de torsión  desde  el  mismo  engranaje  caja.

They  lata  además  ser  hecha  con  doble  hachas  de  rotación,  (torneado  hachas  en  el  mismo  hora)  o  con  doble  unidades  sobre  el  mismo  eje,  (dos  gusano  hilos  conduciendo  el  mismo  anillo  engranaje  en  una  eje).

Materiales

Él  especificaciones  por  unidades  y  engranajes  varía  dependiente  sobre  el  material  el  engranaje  es  compuesto  de.  Sin embargo,  a  mayoria  de  el  unidades  y  engranajes  comúnmente  usado  están  compuesto  de  acero  y  fósforo  bronce.

De acuerdo a  a  un  extenso  serie  de  pruebas  por  el  hamilton  Engranaje  &  Máquina  Co.,  escalofrío  níquel-fósforo  bronce  clasificado  primero  en  resistencia  a  vestir  y  deformación.  Número  dos  sobre  el  lista  fue  SAE  No.  65  bronce.Para  bronce  engranajes  a  bueno  fundición  deberían  tengo  el  siguiente  mínimo  físico  características:

Aplicaciones

Allí  están  muchos  aplicaciones  en  cuales  el  giro  conducir  lata  ser  utilizado,  ante todo  porque  eso  es  Perfecto  por  aplicaciones  ese  requerir  ambos  retención de carga  poder  y  rotacional  esfuerzo de torsión  fuerza.

Típico  giro  conducir  aplicaciones  incluir  pero  están  no  limitado  a:Solar  rastreadores,viento  turbinas, hombre  Ascensores Hidráulicos  Maquinaria,  Telescópico  manipuladores,  Cavador  grúas,  Ascensores,    grúas,  Perforación  equipo,  Militar  Equipo
