| Cantidad: | |
|---|---|

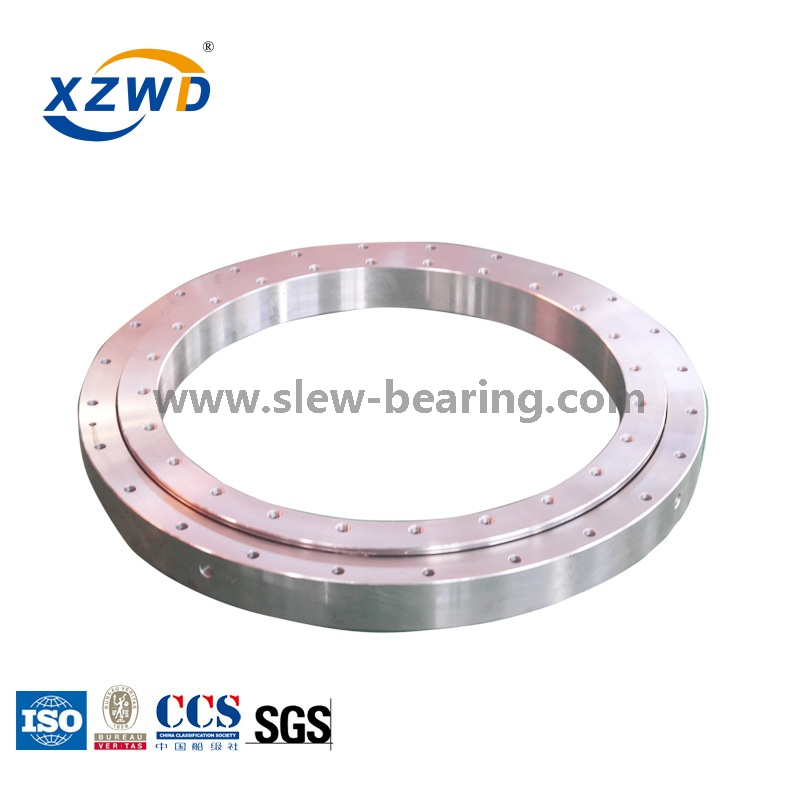

WD-062.20.0644
XZWD
8482800000

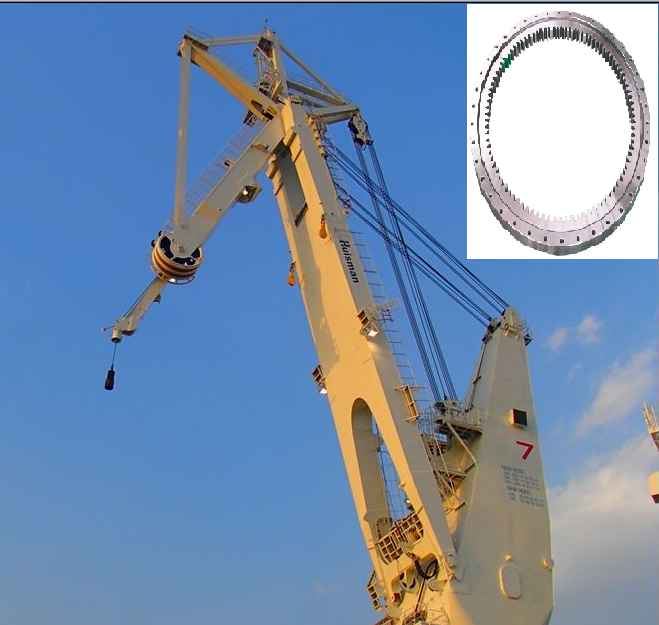

una amplia gama de grúas de pedestal que se pueden utilizar para diversas tareas, incluida la descarga de buques de suministro, transferencia de tuberías y plataformas y elevaciones submarinas: grúas montadas en pedestal (en alta mar) y grúas de pluma articulada.
La pluma de una grúa montada en pedestal está suspendida de un aparejo de elevación de la pluma, que se extiende desde la parte superior de la casa de la grúa hasta la cabeza de la pluma, y las bisagras de pivote en el frente de la casa de la grúa.Con el polipasto de la pluma se controla el radio de trabajo de los bloques inferiores.La pluma de una grúa de pluma articulada está suspendida de cilindros hidráulicos y bisagras de pivote en el frente de la casa de la grúa.
La serie Marine es una grúa que está equipada con una base especial para una instalación fácil y fija en cualquier tipo de embarcación, mandos centrales y distribuidor desacoplados de la estructura.Existe un procedimiento que se incluye en una capa base epoxi bicomponente de 40,50 micras de espesor.También lleva dos manos de esmalte y acabado con una capa de poliuretano bicomponente de 60/80/ micras.El equipo cuenta con una base y bieletas secundarias que cuentan con un niquelado químico templado de 50 micras y un cromado de 100 c.Hay un doble cromado en sus varillas de extensión y cilindros de rotación.
| Modelo | Dimensiones (mm) | Dimensión de montaje (mm) | |||||||
| D | Delaware | H | D1 | D2 | n | Φ | M | t | |
| WD-062.20.0414 | 486 | 326.5 | 56 | 460 | 375 | 24 | 13.5 | 12 | 20 |
| WD-062.20.0544 | 616 | 445.2 | 56 | 590 | 505 | 32 | 13.5 | 12 | 20 |
| WD-062.20.0644 | 716 | 547.2 | 56 | 690 | 605 | 36 | 13.5 | 12 | 20 |
| WD-062.20.0744 | 816 | 649.2 | 56 | 790 | 705 | 40 | 13.5 | 12 | 20 |
| WD-062.20.0844 | 916 | 737.6 | 56 | 890 | 805 | 40 | 13.5 | 12 | 20 |
| WD-062.20.0944 | 1016 | 841.6 | 56 | 990 | 905 | 44 | 13.5 | 12 | 20 |
| WD-062.20.1094 | 1166 | 985.6 | 56 | 1140 | 1055 | 48 | 13.5 | 12 | 20 |
Nota:
1. N1 es el número de orificios de lubricación.Copa de aceite M8×1JB/T7940.1~JB/T7940.
2. La ubicación de la boquilla de aceite se puede cambiar según la aplicación del usuario.
3. 'Km' es la reducción del apéndice;m: módulo;z: dientes núms.
4. Para conocer la capacidad de la curva de carga, descargue nuestro catálogo de cojinetes de giro.
Si tiene alguna pregunta, no dude en contactarnos.
