SE3/5/7/9/12/21
XZWD
Unidad de giro XZWD para rastreador solar
Descripción de la producción
La unidad de giro es un nuevo tipo de producto de giro, generalmente llamado anillo de giro, que generalmente se compone de tornillo sin fin, anillo de giro, carcasa, motor y otros componentes.Dado que los componentes principales son cojinetes giratorios, pueden soportar simultáneamente fuerzas axiales, fuerzas radiales y momentos de vuelco.En comparación con los productos rotativos tradicionales, el nuevo mecanismo de giro presenta una instalación sencilla, un mantenimiento sencillo y un mayor grado de espacio de instalación.

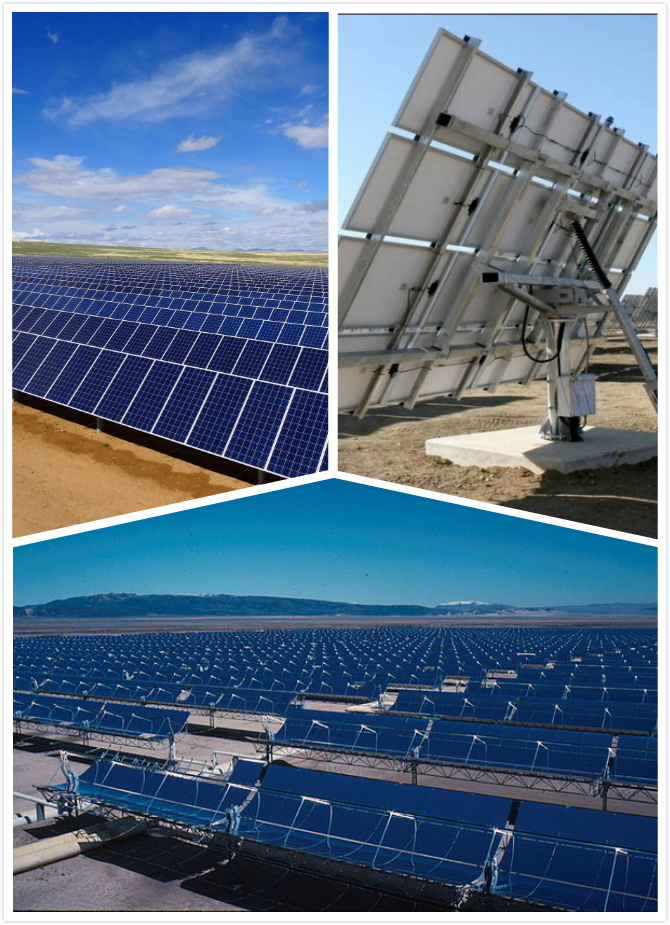

La unidad de giro se usa ampliamente en sistemas de seguimiento solar PV, CPV, STP y aplicaciones de construcción, incluidos camiones grúa, elevadores de personas, plataformas giratorias, maquinaria portuaria, vehículos modulares, sistemas de energía eólica pequeña y comunicaciones satelitales.
SE SERIE
| Modelo | Par nominal de salida (KN.m) | Momento de inclinación Esfuerzo de torsión (KN.m) | Axial Carga (KN) | Radial Carga (KN) | Par de retención (KN.m) | Engranaje Relación | Peso (KG) |
| SE3 | 0.4 | 1.1 | 30 | 16.6 | 2 | 62:1 | 12 |
| SE5 | 0.6 | 3 | 45 | 22 | 5.5 | 62:1 | 20 |
| SE7 | 1.5 | 13.5 | 133 | 53 | 10.4 | 73:1 | 23 |
| SE9 | 6.5 | 33.9 | 338 | 135 | 38.7 | 61:1 | 49 |
| SE12 | 7.5 | 54.3 | 475 | 190 | 43 | 78:1 | 61 |
| SE14 | 8 | 67.8 | 555 | 222 | 48 | 85:1 | 64 |
| SE17 | 10 | 135.6 | 976 | 390 | 72.3 | 102:1 | 105 |
| SE21 | 15 | 203 | 1598 | 640 | 105.8 | 125:1 | 149 |
SERIE WEA
| Modelo | Par nominal de salida (KN.m) | Momento de inclinación Esfuerzo de torsión (KN.m) | Axial Carga (KN) | Radial Carga (KN) | Par de retención (KN.m) | Engranaje Relación | Peso (KG) |
| WEA9 | 8 | 33.9 | 550 | 205 | 38.7 | 62:1 | 53kg |
| WEA12 | 9.5 | 54.3 | 725 | 270 | 43 | 79:1 | 66,8 kg |
| WEA14 | 10.8 | 67.8 | 920 | 343 | 48 | 86:1 | 75kg |
| WEA17 | 12.96 | 135.6 | 1110 | 414 | 72.3 | 104:1 | 96 kg |
| WEA21 | 28.7 | 203 | 1595 | 596 | 105.8 | 90:1 | 172 kg |
| WEA25 | 34.2 | 310 | 1850 | 690 | 158.3 | 104:1 | 202 kg |
Solicitud
Accionamiento de giro que adopta un anillo de giro como componente central, que puede soportar fuerza axial, fuerza radial y movimiento de inclinación simultáneamente. El accionamiento de giro se aplica ampliamente en remolques modulares, todo tipo de grúas, plataformas de trabajo aéreas, sistemas de seguimiento solar y sistemas de energía eólica.
Detalles de producto
Embalaje y envío
Nuestros servicios
MOQ bajo, 1 pieza que podemos entregar;
Coincidencia de CA, CC, motor hidráulico juntos;
El servicio de stock está disponible.
Cualquier pregunta, por favor envíeme mensajes libremente!¡Le prometemos que obtendrá la respuesta dentro de las 12 horas!
