Rodamiento giratorio de bolas de contacto de cuatro puntos de alta calidad para vehículos de plataforma aérea

Las cargas y condiciones de trabajo definidas y recogidas por el cliente en nuestro catálogo.Nuestro Departamento de Ingeniería XZWD para seleccionar el producto más adecuado.

La rigidez y la precarga del anillo giratorio wanda son una solución perfecta para los vehículos de plataforma aérea más altos.Esas aplicaciones requieren precisión en las maniobras y seguridad al trabajar en entornos difíciles sujetos al viento.Especialmente para los camiones de bomberos, la mayor rigidez garantiza la mayor eficiencia en los trabajos.

Para los vehículos de plataforma aérea, por lo general se utilizan cojinetes giratorios de bolas de contacto de cuatro puntos de una hilera con una distancia entre centros de tamaños entre 300 mm y 700 mm.La lista de tamaños de detalle es la siguiente:

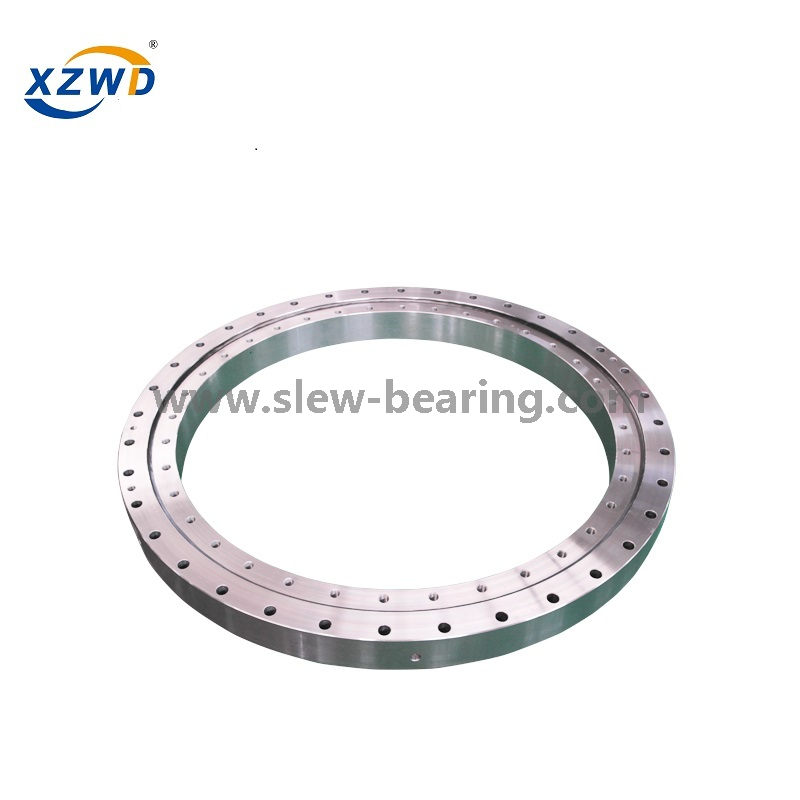

Rodamiento giratorio de bolas de contacto de cuatro puntos de una hilera

(Serie 01) Engranaje externo

Los anillos de giro de bola de contacto de cuatro puntos de una sola fila se componen de dos anillos de asiento, que tienen un diseño de estructura compacta y peso ligero, contacto de bola de acero con la pista de rodadura circular en cuatro puntos;puede soportar la fuerza axial, la fuerza radial y el momento de inclinación al mismo tiempo.

Se puede utilizar para transportadores giratorios, manipuladores de soldadura, grúas de servicio ligero y mediano, excavadoras y otras máquinas de construcción.

Tytle: Engranaje externo de rodamiento de bolas de una hilera

Peso/KG: 24-2800

Puntos fuertes: la ubicación del pezón de aceite se puede cambiar según la aplicación del usuario.

Solicitud:

1.  maquinaria de alimentos,

2. maquinaria de enlatado

3. Maquinaria ambiental, etc.

Para obtener el dibujo (pdf), haga clic en Modelo.

No	Engranaje externo	Dimensiones (mm)			Dimensiones de montaje (mm)						Dimensión estructural (mm)					Datos del equipo					fuerza de engranaje 10^4 KN		peso            kg
		D	d	H	D1	D2	n	Φ	mensaje directo	L	n1	D3	d1	H1	h	b	x	M	Delaware	z	N	T
1	011.20.200.	280	120	60	248	152	12	16	M14	28	2	201	199	50	10	40	0	3	300	98	1.5	2.1	24
2	011.20.224.	304	144	60	272	176	12	16	M14	28	2	225	223	50	10	40	0	3	321	105	1.5	2.1	25
3	011.20.250.	330	170	60	298	202	18	16	M14	28	2	251	249	50	10	40	0	4	352	86	2.1	2.8	30
4	011.20.280.	360	200	60	328	232	18	16	M14	28	2	281	279	50	10	40	0	4	384	94	1.5	2.8	34
5	011.25.315.	408	222	70	372	258	20	18	M16	32	2	316	314	60	10	50	0	5	435	85	2.9	4.4	52
6	011.25.355.	448	262	70	412	298	20	18	M16	32	2	356	354	60	10	50	0	5	475	93	2.9	4.4	59
7	011.25.400.	493	307	70	457	343	20	18	M16	32	2	401	399	60	10	50	0	6	528	86	3.5	5.3	69
8	011.25.450.	543	357	70	507	393	20	18	M16	32	2	451	449	60	10	50	0	6	576	94	3.5	5.3	76
9	011.30.500.	602	398	80	566	434	20	18	M16	32	4	501	499 498	70	10	60	0.5	5	629	123	3.7	5.2	85
	012.25/30.500																	6	628.8	102	4.5	6.2
10	011.30.560.	662	458	80	626	494	20	18	M16	32	4	561	559 558	70	10	60	0.5	5	689	135	3.7	5.2	95
	012.25/30.560																	6	688.8	112	4.5	6.2
11	011.30.630.	732	528	80	696	564	24	18	M16	32	4	631	629 628	70	10	60	0.5	6	772.8	126	4.5	6.2	110
	012.25/30.630																	8	774.4	94	6	8.3/8.2
12	011.30.710.	812	608	80	776	644	24	18	M16	32	4	711	709 708	70	10	60	0.5	6	850.8	139	4.5	6.2	120
	012.25/30.710																	8	854.4	104	6	8.9/8.3
13	011.40.800.	922	678	100	878	722	30	22	M20	40	6	801	798	90	10	80	0.5	8	966.4	118	8	11.1	220
	012.30/40.800																	10	968	94	10	14.1/14

Nota:

1. n1 es la cantidad de orificios de lubricación. Copa de aceite M10×1JB/T7940.1~JB/T7940.2. La ubicación de la boquilla de aceite se puede cambiar según la aplicación del usuario.

2. n-φpuede cambiar a orificio roscado, el diámetro del orificio roscado es M, la profundidad es 2M.

3. La fuerza de diente tangencial en la forma es la fuerza de diente máxima, la fuerza de diente tangencial nominal es 1/2 de la máxima.

4. 'K' es el coeficiente de reducción del apéndice.

Nuestro diseño especial proporciona rodamientos muy compactos, lo cual es esencial para este producto. Nuestro control de proceso le brinda al cliente una solución muy simple para configurar el piñón para ahorrar tiempo durante el montaje de las máquinas.

La corona de giro, que combina rigidez e integración de las funciones de rodamiento, giro y fijación, cumple con los
requisitos de esta aplicación.Wanda está desarrollando una nueva gama de coronas de orientación para mejorar aún más la idoneidad.
