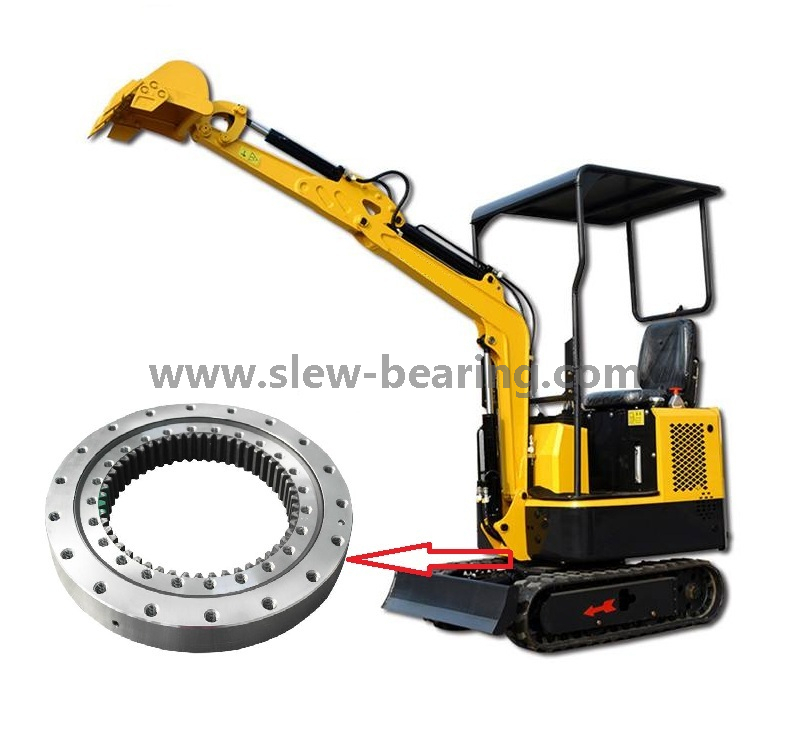

Rodamiento del anillo de giro del tratamiento térmico del engranaje interno del excavador EX200

Engranaje interno de bola de contacto de cuatro puntos de una sola fila de alta calidad para excavadora

Los engranajes interior y exterior de la corona giratoria están directamente dentados en la corona interior o exterior, y son procesados ​​por una talladora de engranajes o un moldeador de engranajes.Si el entorno de trabajo está cargado, debe apagarse.El anillo de giro del engranaje interno: la apariencia general es relativamente ordenada, no es necesario instalar una cubierta de seguridad en la parte de engrane del engranaje y el anillo de giro.El engranaje tiene mejor resistencia al polvo, mayor tiempo de retención al agregar lubricante y menor tensión de contacto de transmisión del engrane interno del engranaje, menos desgaste y mayor vida útil.

Los siguientes son nuestros modelos de cojinetes de giro estándar, también puede elegir el adecuado por sí mismo.

Para obtener el dibujo (pdf), haga clic en Modelo.

No	Modelo	Dimensions       (mm)			Dimensiones de montaje       (mm)						Dimensiones estructurales       milímetro					Datos del equipo					fuerza de engranaje   10^4 norte		Peso.   kg
		D	d	H	D1	D2	n	Φ	mensaje directo	L	n1	D3	d1	H1	h	b	x	M	Delaware	z	N	T
1	013.25.315.pdf	408	222	70	372	258	20	18	M16	32	2	316	314	60	10	50	0	5	190	40	2.9	4.4	49
2	013.25.355.pdf	448	262	70	412	298	20	18	M16	32	2	356	354	60	10	50	0	5	235	49	2.9	4.4	54
3	013.25.400.pdf	493	307	70	457	343	20	18	M16	32	2	401	399	60	10	50	0	6	276	48	3.5	5.3	62
4	013.25.450.pdf	543	357	70	507	393	20	18	M16	32	2	451	449	60	10	50	0	6	324	56	3.5	5.3	71
5	013.30.500.pdf	602	398	80	566	434	20	18	M16	32	4	501	498	70	10	60	0.5	5	367	74	3.7	5.2	85
	014.30.500																	6	368.4	62	4.5	6.2
5'	013.25.500	602	398	80	566	434	20	18	M16	32	4	501	499	70	10	60	0.5	5	367	74	3.7	5.2	85
	014.25.500																	6	368.4	62	4.5	6.2
6	013.30.560.pdf	662	458	80	626	494	20	18	M16	32	4	561	558	70	10	60	0.5	5	427	86	3.7	5.2	95
	014.30.560																	6	428.4	72	4.5	6.2
6'	013.25.560	662	458	80	626	494	20	18	M16	32	4	561	559	70	10	60	0.5	5	427	86	3.7	5.2	95
	014.25.560																	6	428.4	72	4.5	6.2
7	013.30.630.pdf	732	528	80	696	564	24	18	M16	32	4	631	628	70	10	60	0.5	6	494.4	83	4.5	6.2	110
	014.30.630																	8	491.2	62	6	8.3
7'	013.25.630	732	528	80	696	564	24	18	M16	32	4	631	629	70	10	60	0.5	6	494.4	83	4.5	6.2	110
	014.25.630																	8	491.2	62	6	8.2
8	013.30.710.pdf	812	608	80	776	644	24	18	M16	32	4	711	708	70	10	60	0.5	6	572.4	96	4.5	6.2	120
	014.30.710																	8	571.2	72	6	8.3
8'	013.25.710	812	608	80	776	644	24	18	M16	32	4	711	709	70	10	60	0.5	6	572.4	96	4.5	6.2	120
	014.25.710																	8	571.2	72	6	8.9
9	013.40.800.pdf	922	678	100	878	722	30	22	M20	40	6	801	798	90	10	80	0.5	8	635.2	80	8	11.1	220
	014.40.800																	10	634	64	10	14
9'	013.30.800	922	678	100	878	722	30	22	M20	40	6	801	798	90	10	80	0.5	8	635.2	80	8	11.1	220
	014.30.800																	10	634	64	10	14.1
10	013.40.900.pdf	1022	778	100	978	822	30	22	M20	40	6	901	898	90	10	80	0.5	8	739.2	93	8	11.1	240
	014.40.900																	10	734	74	10	14
10'	013.30.900	1022	778	100	978	822	30	22	M20	40	6	901	898	90	10	80	0.5	8	739.2	93	8	11.1	240
	014.30.900																	10	734	74	10	14
11	013.40.1000.pdf	1122	878	100	1078	922	36	22	M20	40	6	1001	998	90	10	80	0.5	10	824	83	10	14	270
	014.40.1000																	12	820.8	69	12	16.7
11'	013.30.1000	1122	878	100	1078	922	36	22	M20	40	6	1001	998	90	10	80	0.5	10	824	83	10	14	270
	014.30.1000																	12	820.8	69	12	16.7
12	013.40.1120.pdf	1242	998	100	1198	1042	36	22	M20	40	6	1121	1118	90	10	80	0.5	10	944	95	10	14	300
	014.40.1120																	12	940.8	79	12	16.7
12'	013.30.1120	1242	998	100	1198	1042	36	22	M20	40	6	1121	1118	90	10	80	0.5	10	944	95	10	14	300
	014.30.1120																	12	940.8	79	12	16.7
13	013.45.1250.pdf	1390	1110	110	1337	1163	40	26	M24	48	5	1252	1248	100	10	90	0.5	12	1048.8	88	13.5	18.8	420
	014.45.1250																	14	1041.6	75	15.8	21.9
13'	013.35.1250	1390	1110	110	1337	1163	40	26	M24	48	5	1251	1248	100	10	90	0.5	12	1048.8	88	13.5	18.8	420
	014.35.1250																	14	1041.6	75	15.8	21.9
14	013.45.1400.pdf	1540	1260	110	1487	1313	40	26	M24	48	5	1402	1398	100	10	90	0.5	12	1192.8	100	13.5	18.8	480
	014.45.1400																	14	1195.6	86	15.5	21.9
14'	013.35.1400	1540	1260	110	1487	1313	40	26	M24	48	5	1401	1398	100	10	90	0.5	12	1192.8	100	13.5	18.8	480
	014.35.1400																	14	1195.6	86	15.8	21.9
15	013.45.1600.pdf	1740	1460	110	1687	1513	45	26	M24	48	5	1602	1598	100	10	90	0.5	14	1391.6	100	15.8	21.9	550
	014.45.1600																	16	1382.4	87	18.1	25
15'	013.35.1600	1740	1460	110	1687	1513	45	26	M24	48	5	1601	1598	100	10	90	0.5	14	1391.6	100	15.8	21.9	550
	014.35.1600																	16	1382.4	87	18.1	25
16	013.45.1800.pdf	1940	1660	110	1887	1713	45	26	M24	48	5	1802	1798	100	10	90	0.5	14	1573.6	113	15.8	21.9	610
	014.45.1800																	16	1574.4	99	18.1	25
dieciséis'	013.35.1800	1940	1660	110	1887	1713	45	26	M24	48	5	1801	1798	100	10	90	0.5	14	1573.6	113	15.8	21.9	610
	014.35.1800																	16	1574.4	99	18.1	25
17	013.60.2000	2178	1825	144	2110	1891	48	33	M30	60	8	2002	1998	132	12	120	0.5	16	1734.4	109	24.1	33.3	1100
	014.60.2000																	18	1735.2	97	27.1	37.5
17'	013.40.2000	2178	1825	144	2110	1891	48	33	M30	60	8	2001	1998	132	12	120	0.5	16	1734.4	109	24.1	33.3	1100
	014.40.2000																	18	1735.2	97	27.1	37.5
18	013.60.2240	2418	2065	144	2350	2131	48	33	M30	60	8	2242	2238	132	12	120	0.5	16	1990.4	125	24.1	33.3	1250
	014.60.2240																	18	1987.2	111	27.1	37.5
18'	013.40.2240	2418	2065	144	2350	2131	48	33	M30	60	8	2241	2238	132	12	120	0.5	16	1990.4	125	24.1	33.3	1250
	014.40.2240																	18	1987.2	111	27.1	37.5
19	013.60.2500	2678	2325	144	2610	2391	56	33	M30	60	8	2502	2498	132	12	120	0.5	18	2239.2	125	27.1	37.5	1400
	014.60.2500																	20	2228	112	30.1	41.8
19'	013.40.2500	2678	2325	144	2610	2391	56	33	M30	60	8	2501	2498	132	12	120	0.5	18	2239.2	125	27.1	37.5	1400
	014.40.2500																	20	2228	112	30.1	41.8
20	013.60.2800	2978	2625	144	2910	2691	56	33	M30	60	8	2802	2798	132	12	120	0.5	18	2527.2	141	27.1	37.5	1600
	014.60.2800																	20	2528	127	30.1	41.8
20'	013.40.2800	2978	2625	144	2910	2691	56	33	M30	60	8	2802	2798	132	12	120	0.5	18	2527.2	141	27.1	37.5	1600
	014.40.2800																	20	2528	127	30.1	41.8
21	013.75.3150	3376	2922	174	3286	3014	56	45	M42	84	8	3152	3147	162	12	150	0.5	20	2828	142	37.7	52.2	2800
	014.75.3150																	22	2824.8	129	41.5	57.4
21'	013.50.3150	3376	2922	174	3286	3014	56	45	M42	84	8	3152	3147	162	12	150	0.5	20	2828	142	37.7	52.2	2800
	014.50.3150																	22	2824.8	129	41.5	57.4
