Cojinete de giro de rodillos de tres filas para trabajo pesado para máquina perforadora rotativa

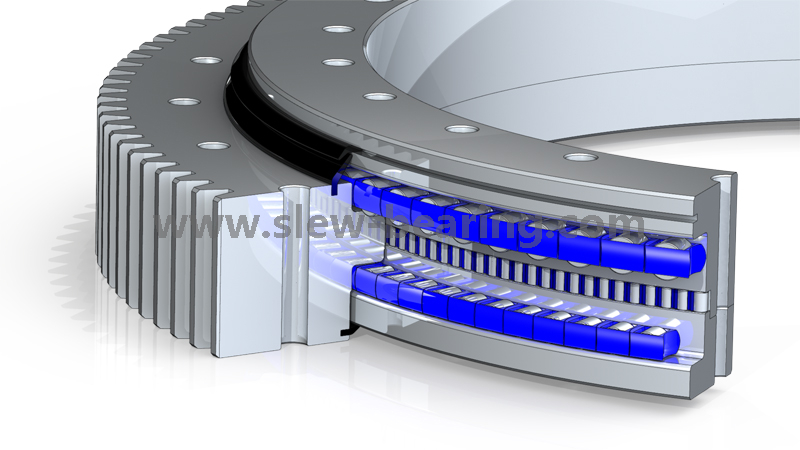

El rodamiento giratorio de rodillos de tres filas tiene tres anillos de asiento, que separan las pistas de rodadura superior, inferior y radial, lo que hace que cada fila de la capacidad de carga del rodillo se pueda especificar y pueda soportar diferentes cargas simultáneamente.

La carga de capacidad es la más grande en comparación con los otros tres modelos.Con el fin de garantizar el buen funcionamiento de la perforación rotatoria en diferentes condiciones de trabajo, el cojinete de giro debe soportar un mayor momento de vuelco. Nuestro departamento técnico elige cojinetes de giro de tres hileras de rodillos

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
131
Marca del producto:
XZWD
Código De Producto:
8482800000

Descripción del producto

El rodamiento giratorio de rodillos de tres filas tiene tres anillos de asiento, que separan las pistas de rodadura superior, inferior y radial,

hizo que cada fila de la capacidad de carga del rodillo se pueda especificar y pueda soportar diferentes cargas simultáneamente.

La carga de capacidad es la más grande en comparación con los otros tres modelos.

Cojinetes de gran diámetro Cojinete de rodillos de tres filas para máquina perforadora de sintonizador

Con el fin de garantizar el buen funcionamiento de la perforación rotativa en diferentes condiciones de trabajo, el cojinete de giro debe soportar un mayor momento de vuelco. Nuestro departamento técnico elige Tres-fila rodillo cojinetes de giro.

Además, seleccionamos 42CrMo como material, tiene mejores propiedades del metal para el tratamiento térmico de templado y revenido, de modo que la dureza del material en sí alcanza HB240-280, lo que sienta una base sólida para aumentar la vida útil del anillo de giro/cojinete de plato giratorio y mejorar la capacidad de carga.

Peso/KG: 224-7320

Para obtener el dibujo (pdf), haga clic en Modelo.

No.	Engranaje externo DL milímetro	Dimensions			Dimensión de montaje						Dimensión estructural			Datos de equipo					Fuerza circunferencial del engranaje		Peso kg
		D milímetro	d milímetro	H milímetro	D1 milímetro	D2 milímetro	n	milímetro	mensaje directo milímetro	L milímetro	n1 milímetro	H1 milímetro	h milímetro	b milímetro	x	m milímetro	D e milímetro	z	normalizando Z104N	Temple T104N
1	131.25.500.pdf	634	366	148	598	402	24	18	M16	32	4	10	32	80	0.5	5	664	130	5.0	6.7	224
	132.25.500															6	664.8	108
2	131.25.560.pdf	694	426	148	658	462	24	18	M16	32	4	10	32	80	0.5	5	724	142	5.0	6.7	240
	132.25.560															6	724.8	118
3	131.25.630.pdf	764	496	148	728	532	28	18	M16	32	4	10	32	80	0.5	6	808.8	132	6.0	8	270
	132.25.630															8	806.4	98
4	131.25.710.pdf	844	576	148	808	612	28	18	M16	32	4	10	32	80	0.5	6	886.8	145	6.0	8	300
	132.25.710															8	886.4	108
5	131.32.800.pdf	964	636	182	920	680	36	22	M20	40	4	10	40	120	0.5	8	1006.4	123	12.1	16.7	500
	132.32.800															10	1008	98
6	131.32.900.pdf	1064	736	182	1020	780	36	22	M20	40	4	10	40	120	0.5	8	1102.4	135	12.1	16.7	600
	132.32.900															10	1108	108
7	131.32.1000.pdf	1164	836	182	1120	880	40	22	M20	40	5	10	40	120	0.5	10	1218	119	15.1	20.9	680
	132.32.1000															12	1221.6	99
8	131.32.1120.pdf	1284	956	182	1240	1000	40	22	M20	40	5	10	40	120	0.5	10	1338	131	15.1	20.9	820
	132.32.1120															12	1341.6	109
9	131.40.1250.pdf	1445	1055	220	1393	1107	45	26	M24	48	5	10	50	150	0.5	12	1509.6	123	22.9	31.4	1200
	132.40.1250															14	1509.2	105
10	131.40.1400.pdf	1595	1205	220	1543	1257	45	26	M24	48	5	10	50	150	0.5	12	1665.6	136	22.9	31.4	1300
	132.40.1400															14	1663.2	116
11	131.40.1600.pdf	1795	1405	220	1743	1457	48	26	M24	48	6	10	50	150	0.5	14	1873.2	131	26.3	36.6	1520
	132.40.1600															16	1868.8	114
12	131.40.1800.pdf	1995	1605	220	1943	1657	48	26	M24	48	6	10	50	150	0.5	14	2069.2	145	26.3	36.6	1750
	132.40.1800															16	2076.8	127
13	131.45.2000	2221	1779	231	2155	1845	60	33	M30	60	6	12	54	160	0.5	16	2300.8	141	32.2	44.5	2400
	132.45.2000															18	2300.4	125
14	131.45.2240	2461	2019	231	2395	2085	60	33	M30	60	6	12	54	160	0.5	16	2556.8	157	32.2	44.5	2700
	132.45.2240															18	2552.4	139
15	131.45.2500	2721	2279	231	2655	2345	72	33	M30	60	8	12	54	160	0.5	18	2822.4	154	36.2	50.1	3000
	132.45.2500															20	2816	138
16	131.45.2800	3021	2579	231	2955	2645	72	33	M30	60	8	12	54	160	0.5	18	3110.4	170	36.2	50.1	3400
	132.45.2800															20	3116	153
17	131.50.3150	3432	2868	270	3342	2958	72	45	M42	84	8	12	65	180	0.5	20	3536	174	45.2	62.6	5000
	132.50.3150															22	3537.6	158
18	131.50.3550	3832	3268	270	3742	3358	72	45	M42	84	8	258	65	180	0.5	20	3936	194	45.2	62.6	5680
	132.50.3550															22	3933.6	176	49.8	68.9
19	131.50.4000	4282	3718	270	4192	3808	80	45	M42	84	8	258	65	180	0.5	22	4395.6	197	49.8	68.9	6470
	132.50.4000															25	4395	173	56.5	78.3
20	131.50.4500	4782	4218	270	4692	4308	80	45	M42	84	8	258	65	180	0.5	22	4901.6	220	49.8	68.9	7320
	132.50.4500															25	4895	193	56.5	78.3

Como fabricante profesional de rodamientos giratorios, El cojinete de giro XZWD siempre proporciona las soluciones más adecuadas y proporciona los productos más adecuados de acuerdo con los diferentes campos de aplicación de nuestros clientes.Una calurosa bienvenida a consultar y contactar.
