Cajas de cambios de accionamiento giratorio

Esta amplia gama incluye cajas de cambios para slew drive de excavadoras, todo tipo de grúas móviles, grúas torre de obra, grúas portuarias y de cubierta, plataformas aéreas y seguidores solares (grandes paneles fotovoltaicos y equipos de energía eólica).Hay disponible una gran selección de relaciones de reducción para todos los tamaños, junto con frenos negativos incorporados y adaptadores para todos los motores hidráulicos y eléctricos más comunes.

Los cojinetes de alta capacidad en el eje de salida están diseñados para soportar las cargas radiales pesadas debidas al engranaje de piñón/anillo giratorio.

Los piñones de giro están disponibles con muchos módulos diferentes y número de dientes para adaptarse a los distintos tipos de anillos de giro.

La gama cubre 15 tamaños diferentes para par desde 1.000 hasta 130.000 Nm.

Una introducción a las cajas de engranajes de accionamiento giratorio:

La corona de giro, también conocida como cojinete de giro o cojinete de plato giratorio, es un cojinete grande que puede soportar más carga axial, carga radial y momento de inclinación.Se conoce como: 'articulaciones de máquina', las partes esenciales de transmisión de maquinaria, entre los dos objetos que necesitan tener un movimiento giratorio relativo.Tiene el anillo interior y exterior, rodadura y otros componentes.

Uno puede considerar el mecanismo de giro como caja de cambios porque los componentes principales de movimiento son el cojinete de giro y el eje helicoidal.También consta de componentes auxiliares como sellos, carcasa y motor.Como fuente de alimentación, el motor de giro suele ser un motor de engranajes planetarios de CC o un motor de engranajes de CA.El motor hidráulico AC se utiliza principalmente en la maquinaria de construcción como un sistema de accionamiento de potencia.Como el componente central es la unidad de anillo giratorio, caja de cambios giratoria puede soportar fácilmente las fuerzas axiales y radiales.El principio de funcionamiento de la unidad de giro: el tornillo sin fin es impulsado por el motor, que impulsa el anillo exterior del anillo de giro para que gire;El anillo exterior emite el par de torsión a través de la brida y el anillo interior del anillo giratorio se fija en la carcasa.

Las cajas de engranajes de transmisión de giro tienen autobloqueo inverso debido a la transmisión por engranaje helicoidal con características de autobloqueo inverso.Esta característica mejora en gran medida la estabilidad del factor operativo y de seguridad del host.En comparación con los productos giratorios tradicionales, la caja de engranajes de accionamiento giratorio es fácil de instalar, fácil de mantener y ahorra un espacio de instalación considerable.

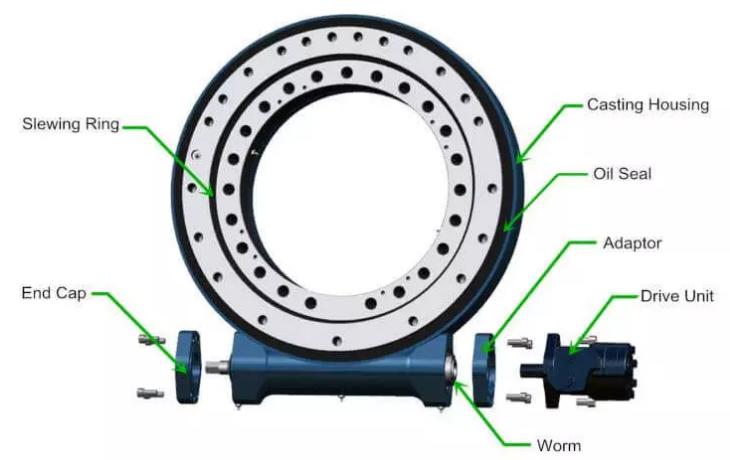

Estructura de cajas de cambios de accionamiento de giro:

Ventajas de las cajas de cambios de accionamiento giratorio:

La tecnología de tornillo sinfín de reloj de arena proporciona más contacto con los dientes, mayor torsión

Proporcionar una solución económica y compacta con bajos costos de mantenimiento

La tecnología de procesamiento de endurecimiento de la pista de rodadura y el engranaje de giro aumentan la vida útil de la unidad de giro

Todos los componentes del mecanismo de giro se prueban rigurosamente y tienen una buena garantía de calidad

Diseño personalizado disponible

Tipos: Accionamiento de giro de un solo eje, Accionamiento de giro de doble eje, Accionamiento de giro de carcasa abierta, Accionamiento de giro cerrado, Accionamiento de giro montado verticalmente

Aplicación de cajas de cambios de accionamiento de giro:

La unidad de giro es un producto de control de movimiento perfecto para la aplicación que requiere fuerza de torsión rotacional.

Slew Drive For Solar: está diseñado en la rotación del panel solar fotovoltaico y mejora la eficiencia de generación de energía. Soluciones de seguimiento solar de un eje y dos ejes están disponibles.La unidad de giro Power Jack Motion para la aplicación del sistema de seguimiento solar incluye plato solar de concentrador solar, CPV (fotovoltaica concentrada), CSP (energía solar concentrada), cilindro parabólico solar, seguidor PV

Para generadores eólicos: los accionamientos giratorios se utilizan para girar el pedestal en las turbinas eólicas

Accionamiento giratorio para aplicaciones de maquinaria de construcción: ampliamente aplicado en camiones grúa montados, plataformas de trabajo aéreas, grúas de muelle, cuchara para madera

Para el mercado industrial: automatización/línea de montaje, brazo robótico

Para satélite: la unidad de giro se puede utilizar para comunicaciones espaciales y sistemas de posicionamiento global en antena parabólica
