Accionamientos de giro: Accionamientos de tornillo sin fin simple y tornillo sin fin doble

unidad de giro

Él unidad de giro es una caja de cambios que puede con seguridad soportar cargas radiales y axiales, así como transmitir un par de giro.La rotación puede ser en un solo eje o en múltiples ejes juntos. Unidades de giro se fabrican fabricando engranajes, cojinetes, sellos, carcasas, motores y otros componentes auxiliares y ensamblándolos en una caja de engranajes terminada.

Historia

El mecanismo de giro es una versión modernizada del mecanismo de tornillo sin fin que data de hace muchos siglos y fue ampliamente utilizado durante la Era del Renacimiento.A Pappus de Alejandría (siglo III d. C.), un matemático griego se le atribuye una versión temprana del tornillo sin fin, que luego se convertiría en el tornillo sin fin.Este mecanismo también fue utilizado por Leonardo da Vinci como componente en muchos de sus diseños de máquinas.También se puede encontrar en los cuadernos de Francesco di Giorgio de Siena.Muchos conceptos de accionamiento de giro cobraron prominencia con la aparición de la construcción y la ingeniería a gran escala en el apogeo de los imperios griego y romano.

Tecnología

Los accionamientos giratorios funcionan con tecnología de tornillo sinfín estándar, en la que el tornillo sinfín del eje horizontal actúa como impulsor del engranaje.La rotación del tornillo horizontal hace girar un engranaje alrededor de un eje perpendicular al eje del tornillo.Esta combinación reduce la velocidad del miembro conducido y también multiplica su par;aumentándola proporcionalmente a medida que disminuye la velocidad.La relación de velocidad de los ejes depende de la relación del número de hilos en el tornillo sinfín con el número de dientes en la rueda o engranaje del tornillo sinfín.

A medida que la tecnología ha mejorado, más unidades de giro están utilizando la tecnología de tornillo sinfín de reloj de arena, en la que el tornillo sinfín tiene forma para enganchar más dientes en el engranaje.Este mayor compromiso de los dientes da como resultado una mayor resistencia, eficiencia y durabilidad.

Características de presentación

Debido a sus múltiples usos, las unidades de giro vienen en una variedad de tamaños de modelos, rangos de rendimiento y características de montaje.Los variadores son ideales para aplicaciones que requieren retención de carga y par de rotación de la misma caja de engranajes.También se pueden fabricar con ejes de rotación dobles (ejes de giro al mismo tiempo) o con accionamientos dobles en el mismo eje (dos tornillos sin fin que accionan la misma corona en un eje).

Materiales

Las especificaciones para transmisiones y engranajes varían según el material del que están compuestos. Sin embargo, la mayoría de las transmisiones y engranajes comúnmente utilizados están compuestos de acero y bronce fosforoso.De acuerdo con una extensa serie de pruebas realizadas por Hamilton Gear & Machine Co., el bronce de níquel-fósforo fundido en frío ocupó el primer lugar en resistencia al desgaste y la deformación.El número dos en la lista fue SAE No. 65 bronce.Para engranajes de bronce una buena fundición debe tener las siguientes características físicas mínimas:

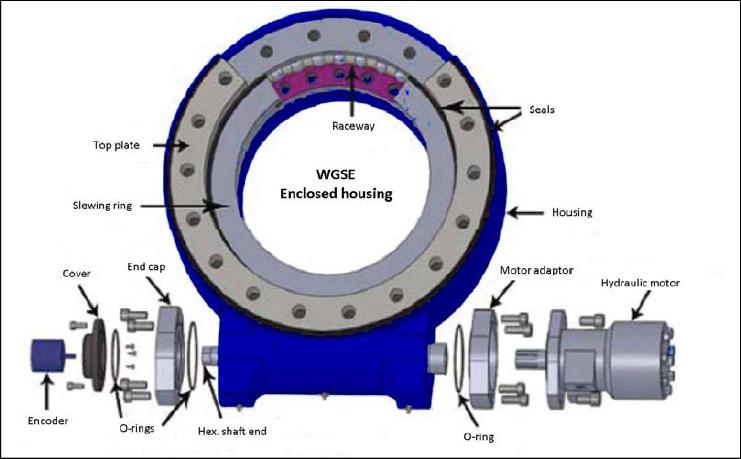

Unidad de giro de un solo gusano

Aplicaciones

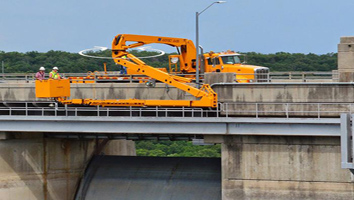

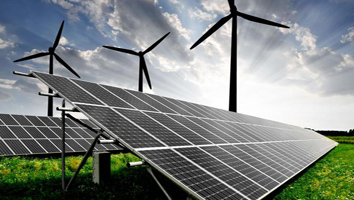

Accionamientos de giro cerrados SE ayudan a impulsar el movimiento en todas las industrias y son perfectos para situaciones que requieren tanto la retención de carga como el par rotacional de la misma caja de engranajes.Las aplicaciones típicas incluyen rastreadores solares, turbinas eólicas, antenas parabólicas y de radar, camiones grúa, elevadores de personas, equipos de servicios públicos, accesorios de equipos hidráulicos, equipos de herramientas de aceite, manipuladores de neumáticos, grúas excavadoras y elevadores de automóviles.

Especificaciones

Los tamaños de nuestros modelos básicos ofrecen rangos de rendimiento de 6 kNm a 220 kNm de par de retención, de 200 Nm a 63 kNm de par de salida, de 500 Nm a 271 kNm de capacidad de carga de momento de vuelco y relaciones de reducción de la caja de cambios de 30:1 hasta 156 600:1.El montaje se puede realizar de forma horizontal, vertical o en una combinación de varios ejes.Obtenga especificaciones detalladas.

Fiabilidad

Nuestras unidades SE ofrecen una carcasa con clasificación IP55 que demuestra una protección casi completa contra partículas ambientales como polvo, suciedad, arena e incluso agua.Nuestros equipos y procedimientos de prueba nos permiten brindar una garantía de rendimiento de 30 años, lo que convierte a los rodamientos de giro Wanda de Xuzhou en los impulsores de giro más inteligentes y confiables disponibles.

Los métodos y procedimientos del cojinete de giro Wanda de Xuzhou obtuvieron las certificaciones ISO 9001, CE, REACH y TUV.Calificamos todas las materias primas, componentes y ensamblajes finales en nuestras propias instalaciones para cumplir con estos estándares.

Rendimiento

Nuestras unidades de giro funcionan con tecnología patentada de tornillo sinfín de reloj de arena para brindar mayor eficiencia y precisión.A diferencia de los tornillos sinfín estándar que tocan solo un diente, nuestro tornillo sinfín de reloj de arena engancha de 5 a 11 dientes en la línea de paso de la corona desde la rosca del reloj de arena.Este mayor enganche de los dientes le da a la caja de cambios una enorme fuerza y ​​potencia.Vea cómo el gusano reloj de arena mejora el rendimiento.

Unidad de giro de tornillo sin fin doble

Aplicaciones

La aplicación de accionamiento de giro más común para los accionamientos de giro de doble eje son los seguidores solares de doble eje, como helióstatos y energía fotovoltaica concentrada (CPV), y antenas parabólicas o de radar.Otras aplicaciones incluyen elevadores de automóviles, posicionadores de brazos robóticos y equipos de escenario.

Especificaciones

Los tamaños de nuestros modelos básicos ofrecen rangos de rendimiento de 3000 Nm a 10 000 Nm de par de retención, 200 Nm a 3700 Nm de par de salida, 500 Nm a 13 000 Nm de par de inclinación y relaciones de reducción de la caja de cambios de 30:1 a 156 600:1 en cada eje.Los accionamientos se pueden montar de forma horizontal, vertical o en una combinación de varios ejes.Obtener mas informacion.

Fiabilidad

Los impulsores de giro de doble eje Xuzhou Wanda Slewing Bearing SDE están garantizados para una vida útil de campo de posicionamiento 3D preciso de 30 años.Las unidades SDE crean una solución eficiente y confiable en una sola unidad.Calificamos todos nuestros componentes y materias primas utilizando estándares establecidos por las certificaciones ISO 9001, CE, REACH y TUV para maximizar la vida útil del campo.

Rendimiento

Los accionamientos de giro con rodamientos giratorios Wanda de Xuzhou utilizan tecnología patentada de tornillo sinfín de reloj de arena para brindar el máximo control y soporte de movimiento.Nuestros engranajes helicoidales engranan de 5 a 11 dientes en la línea de paso de la corona dentada del tornillo de reloj de arena, que es un engrane de dientes más alto que los tornillos sinfín estándar, lo que brinda a la caja de engranajes una mayor estabilidad y resistencia.Obtenga más información sobre la tecnología de reloj de arena.
