Los rodamientos de cuatro puntos cumplen una función triple y ahorran espacio

El rodamiento de cuatro puntos es una estructura separable, y un solo rodamiento puede reemplazar el rodamiento de bolas de contacto angular con combinación delantera o trasera.

Los rodamientos de cuatro puntos pueden soportar cargas radiales y cargas axiales bidireccionales, y pueden limitar el desplazamiento axial en ambas direcciones, pero ocupan menos espacio axial que los rodamientos de bolas de contacto angular de dos hileras actuales.

En comparación con otros rodamientos de bolas, los rodamientos de cuatro puntos tienen un juego axial más pequeño y una velocidad límite más alta cuando el juego radial es el mismo.

El rodamiento de cuatro puntos es adecuado para soportar carga axial pura o carga combinada axial y radial basada principalmente en la carga axial.Dado que es un medio anillo interior doble, aumenta el número de bolas cargadas y tiene una mayor capacidad de carga.

· Los rodamientos de cuatro puntos tienen una triple responsabilidad y ahorran espacio

· Importante ventaja de los rodamientos de cuatro puntos

· selección de material de rodamientos de cuatro puntos

Los rodamientos de cuatro puntos tienen una triple responsabilidad y ahorran espacio

Los rodamientos de bolas de contacto de cuatro puntos pueden manejar fácilmente cargas radiales, cargas de empuje y cargas de momento simultáneamente, lo que simplifica el diseño mecánico porque puede manejar las tres cargas simultáneamente.Se utilizan principalmente para aplicaciones de velocidad lenta a media, o aplicaciones donde domina el movimiento oscilante.

Debido a que la geometría única de la bola puede producir el doble del punto de contacto, el rodamiento de contacto de cuatro puntos puede soportar cargas radiales, de empuje y de momento individualmente o en cualquier combinación.Tiene una fila de bolas con anillos interiores y exteriores.Las ranuras de las bolas se generan a partir de dos centros, cada radio es ligeramente mayor que el radio de la bola.El ángulo de contacto suele ser de 35° desde la línea central radial, pero se puede cambiar para adaptarse a la aplicación.

Ventaja importante

Los rodamientos de cuatro puntos de contacto son particularmente efectivos en aplicaciones donde la relación entre el diámetro del elemento giratorio y la longitud axial es alta.La mayoría tiene una mayor relación entre la apertura y el tamaño de la sección transversal: cuanto mayor sea la relación, más delgado y flexible será el grosor de cada anillo de asiento.Los cojinetes de sección delgada varían en tamaño de 1' a 40' O, y el cojinete de giro de D varía de 4' a 178' OD

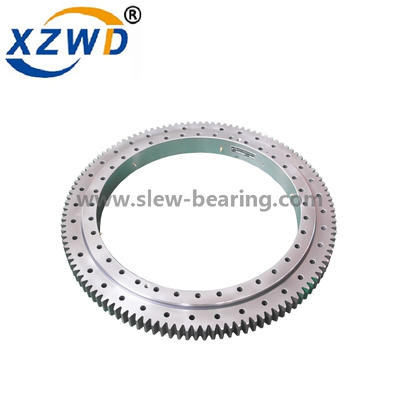

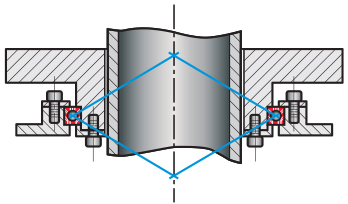

Las figuras 1 y 2 muestran cuánto espacio se puede ahorrar reemplazando dos rodamientos con un rodamiento de cuatro puntos de contacto.El diseño de la plataforma giratoria en la Figura 1 tiene un pilar central tradicional que está sostenido por dos cojinetes.La eliminación del poste central (Figura 2) reduce la altura y el peso de la mesa y libera espacio para otros componentes.Sin un pilar, el pilar no se desviará.

selección de materiales

Los rodamientos de bolas de contacto de cuatro puntos generalmente están hechos de materiales de rodamientos antifricción tradicionales, pero al igual que otros rodamientos, la decisión del material está determinada en última instancia por la aplicación.La aleación 52100 con alto contenido de carbono y el acero inoxidable 440C son opciones comunes para el enfriamiento.Cuando se requiere un endurecimiento selectivo (por ejemplo, cuando el rodamiento tiene características integrales como bridas y engranajes), las opciones incluyen cementación o endurecimiento por inducción.Para ello se pueden utilizar aleaciones como la 8620, 4340, 4150 y 1552.Todas las piezas pueden endurecerse a Rc 58 para lograr una capacidad de carga del 100 % y una vida útil más larga.(En Rc 50, la capacidad cae a alrededor del 50 %, y en Rc 45, la capacidad cae a menos del 30 %).

Figuras 1

Figuras 2
