Cojinete de anillo giratorio de bolas de una hilera con engranaje externo

Las coronas de orientación de bolas de contacto de cuatro puntos de una hilera se compone de dos anillos de asiento, que el diseño en estructura compacta y peso ligero, contacto de bola de acero con la pista circular en cuatro puntos;puede soportar la fuerza axial, la fuerza radial y el momento de inclinación al mismo tiempo.

Se puede utilizar para transportadores giratorios, manipuladores de soldadura, grúas ligeras y medianas, excavadoras y otras máquinas de construcción.

Tres tipos de rodamiento de bolas de una hilera:

A. Sin rodamiento de engranajes

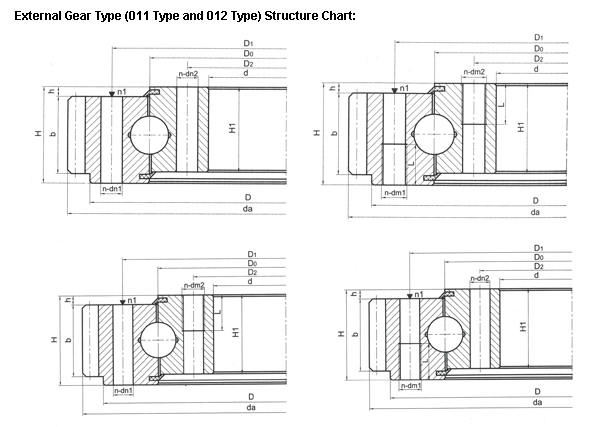

B. Cojinete de engranaje externo

C. Cojinete de engranaje interno

Él rodamiento de rodillos cruzados de una hilera se compone de dos anillos de asiento, cuyo diseño es de estructura compacta y peso ligero, el espacio libre es pequeño cuando se ensambla, por lo que se necesita una alta precisión.El rodillo está dispuesto en cruz 1:1, puede soportar la fuerza axial, el momento de inclinación y una fuerza radial relativamente grande.Es ampliamente utilizado para elevación, transporte, maquinaria de construcción y productos militares.

El rodamiento de bolas de doble fila tiene dos filas de bolas rodantes (del mismo tamaño), que pueden soportar una gran carga axial, carga radial y momento de inclinación.El factor de seguridad es mayor. Se puede utilizar para diferentes grúas, equipos de minería, excavadoras, etc.

El rodamiento de rodillos de tres filas tiene tres anillos de asiento, que separan las pistas de rodadura superior, inferior y radial, lo que hace que cada fila de la capacidad de carga del rodillo se pueda especificar y pueda soportar diferentes cargas simultáneamente.La carga de capacidad es la más grande en comparación con los otros tres modelos.Debido al gran tamaño en dimensión axial y radial y la estructura sólida, es especialmente adecuado para maquinaria pesada como excavadoras de ruedas, grúas de ruedas, grúas de barcos, torretas de cucharón y grúas móviles de servicio pesado, etc.

El cojinete de giro de sección delgada tiene la misma estructura que el cojinete de giro ordinario, pero el peso es más liviano y gira de manera flexible, lo que se usa ampliamente en el Maquinaria de alimentos, maquinaria de enlatado y maquinaria ambiental, etc.
