Unidad de giro de tornillo sin fin doble

Unidad de giro de tornillo sin fin doble

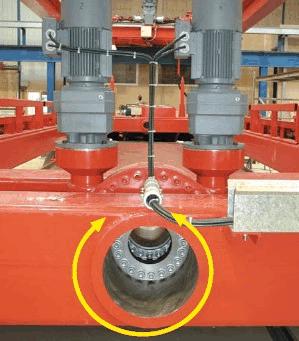

El mecanismo de giro de tornillo sin fin doble es un nuevo producto de mecanismo de giro que consta de una carcasa exterior, un anillo de engranaje de tornillo sinfín, un tornillo sinfín, un motor y otros componentes.En comparación con la unidad de giro de tornillo sin fin simple, la unidad de giro de tornillo sin fin doble aún tiene las características de modularización, seguridad y diseño de host simplificado.La capacidad de carga es mejor y el par de salida supera con creces el de un solo tornillo sin fin.El mecanismo de giro de tornillo sin fin doble abandona el cojinete de giro del componente central en el diseño y forma un cojinete de giro de rodillos cruzados de espacio de doble hilera en teoría a través de la carcasa exterior y el engranaje de tornillo sinfín que contiene.Rotación para garantizar que, al tiempo que logra una mayor capacidad de carga, también puede generar un mayor par de salida.Debido al proceso de fabricación extremadamente complejo de este tipo de unidad de giro, no hay muchos fabricantes en la industria que puedan producir este tipo de unidad de giro especial, y solo Anshan, Liaoning, tiene un fabricante de unidad de giro tan especial en China.

Campos de aplicación del mecanismo de giro de tornillo sin fin doble

1. En comparación con el mecanismo de giro de tornillo sin fin simple, el mecanismo de giro de tornillo sin fin doble es más adecuado para el dispositivo de dirección del transportador de plataforma de servicio pesado.La práctica ha demostrado que cuando la unidad de giro de un solo tornillo sin fin se utiliza para equipos pesados ​​con un tonelaje mayor, producirá fluctuaciones, ruido, distorsión de la carcasa e incluso la rotura del tornillo sinfín.Por lo tanto, este accionamiento rotativo especial se ha convertido en un producto de apoyo favorecido por la mayoría de los diseñadores de equipos pesados.

2. Trabajos pesados ​​y aéreos

En el campo de aplicación con demandas extremadamente altas de carga y par, las ventajas del accionamiento de giro de un solo tornillo sin fin se pierden gradualmente.La unidad de giro de tornillo sin fin doble satisface las necesidades de la mayoría de los usuarios y tiene una adaptabilidad extremadamente fuerte a las condiciones de trabajo y uso más duras, especialmente en el campo del levantamiento pesado y trabajos aéreos pesados, la unidad de giro de tornillo sin fin doble se utiliza junto con el cojinete de giro tradicional, que hace que el mecanismo de giro sea aún más potente.Al tiempo que obtiene una mayor relación de reducción, también proporciona un par de salida varias veces mayor que el diseño tradicional..

3. Equipo de elevación de pórtico pesado

La mayoría de las grúas pórtico tradicionales son del tipo de movimiento de rieles, que solo pueden moverse lineal y paralelamente en rieles limitados.En la actualidad, algunas empresas que prestan más atención a la innovación tecnológica se han dado cuenta gradualmente de que es imperativo romper con el concepto de diseño tradicional de los equipos de elevación de pórtico.La unidad de giro de tornillo sin fin doble se selecciona como el equipo de elevación de pórtico para el sistema de dirección.En comparación con el diseño anterior, el equipo de elevación requerido por unidad de área operativa se reduce en un 75 %.Al tiempo que reduce los costos operativos y de mantenimiento, la eficiencia del trabajo también se ha mejorado considerablemente.

4. Mesa giratoria y campo de maquinaria mezcladora.

Tomando la máquina mezcladora de concreto como ejemplo, mientras se realiza la mezcla rotatoria, el equipo de dirección a menudo se requiere para proporcionar un par de salida mayor.Se selecciona la unidad de giro de tornillo sin fin doble, que simplifica el diseño del motor principal y el mecanismo de giro al tiempo que logra un mayor par de salida.La alta precisión de montaje del accionamiento rotativo de tornillo sin fin doble (principalmente la holgura del par de engranajes de tornillo sinfín) también es una de las razones por las que muchos usuarios utilizan el producto para el mecanismo de dirección de la mesa de trabajo de equipos de alta precisión a gran escala.
