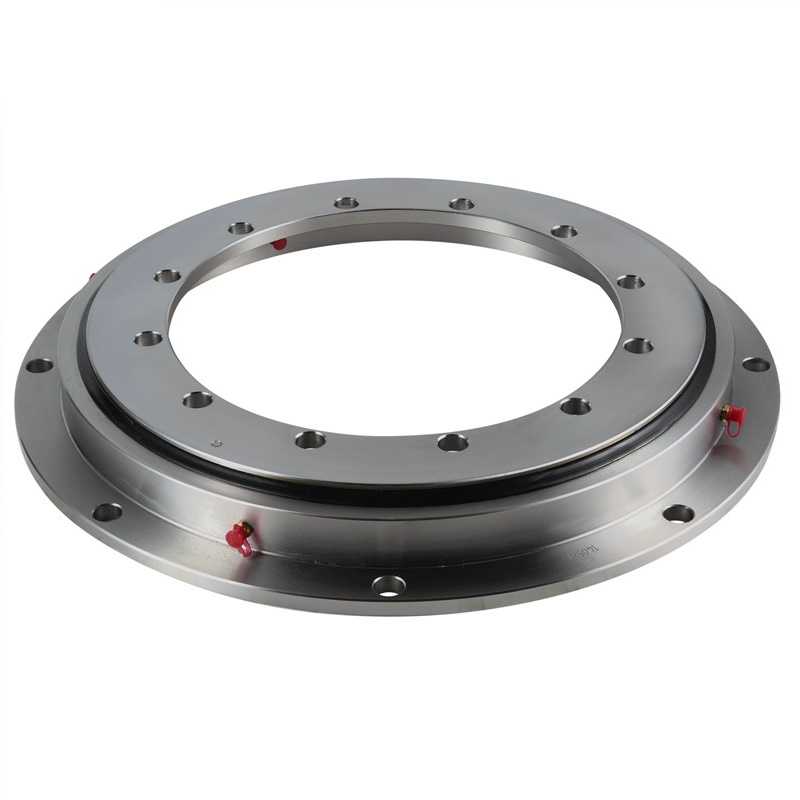

Productos de cojinetes de giro y selección razonable

La corriente anillo de giro de voleibol individual tiene dos estándares de la industria JJ36.1-91 《Cojinete de giro para maquinaria de construcción》 y JB/T2300-99 《Cojinete de giro》. Es decir, se revisó en función del estándar anterior del Ministerio de Construcción JJ36-86 y el estándar del departamento mecánico JB2300 -84. En la tabla de la serie de parámetros básicos JJ36.1, se enumeran 145 tipos de cojinetes de giro de voleibol simples con 145 parámetros básicos, en JB/T2300 se enumeran 120 parámetros básicos con 220 tipos de cojinetes de giro de voleibol simples. En la actualidad, además de la introducción del motor principal en China, la mayoría de los motores principales se seleccionan de acuerdo con los parámetros estipulados por los dos estándares actuales. Dado que JB2300-84 se implementa antes que JJ36-86, su cobertura es ligeramente mayor que JJ36-86, Ambos Los estándares contribuyen a la producción estandarizada de rodamientos giratorios. Con el rápido desarrollo de las industrias desempleadas y giratorias de varios mainframes, la introducción de modelos extranjeros, también han surgido los problemas en los estándares, une incluso obstaculizó el desarrollo de la industria de mainframe y la industria de rodamientos, que deberían ser muy valorados.

El diámetro central (D0) de la pista de rodadura y el diámetro de la bola (d0) del cojinete de giro de voleibol único son sus dos parámetros principales, no solo determinan la capacidad de carga y la vida útil del cojinete de giro, sino también la base para el diseño de otros parámetros.Por lo tanto, la coincidencia razonable entre los dos no es solo un reflejo del nivel de diseño del cojinete de giro, sino que también afecta directamente la selección científica, económica y estructural del anfitrión y la racionalidad. Por lo general, usamos la relación D0/d0 para analizar la racionalidad de la coincidencia de parámetros principales, en el rango de D0 = 500 ~ 2500, D0 / d0 = 31.25 ~ 41.67 en JJ36.1;D0/d0=16,67~62,5 en JB/T2300. Alemania ROTHEERDE serie estándar de la empresa cojinete de giro de voleibol único D0 / d0 = 30 ~ 56. Entonces, ¿cuál es la proporción entre científico y razonable?No es difícil encontrar la respuesta por cálculo y comparación.

Cuando se determinan los valores D0 y d0 del cojinete de giro, también se pueden calcular su capacidad estática nominal y su capacidad dinámica nominal, y se pueden hacer las curvas de carga estática y carga dinámica.Obviamente, cuando la curva de carga estática y la curva de carga dinámica están muy cerca, los requisitos de carga dinámica (es decir, la vida útil) se cumplen mientras se cumplen los requisitos de carga estática. Si las dos curvas de capacidad de carga están muy separadas, solo se pueden seleccionar de acuerdo con a una curva con menor capacidad de carga, lo que inevitablemente conducirá al desperdicio de otra capacidad. No es difícil ver en la curva de capacidad de carga JB/T2300 Apéndice B que 30·900, 30·1000, 30·1120, 35· 1250, 35·1400, 45·1400, 45·1600, 45·1800, 60·2000, 60 · Las curvas de carga dinámica y estática de 2240 y 60·2500 son similares y los parámetros principales coinciden razonablemente.Su relación es de 30~41,67. Al mismo tiempo, se puede ver que la relación D0/d0 es demasiado pequeña, la curva de carga dinámica es mucho más alta que la curva de carga estática (la relación de ejemplo 30·500 es 16,67) y la proporción es demasiado grande.La curva de carga dinámica es mucho más baja que la curva de carga estática (por ejemplo, la relación 40·2500 es 62,5).En este apéndice, hay un total de 48 gráficos en la Figura B1 a la Figura B48 que cubren 220 modelos.A excepción de los 55 modelos representados por los 11 parámetros principales anteriores, los parámetros principales de los 165 modelos restantes (75 %) no coinciden.razonable.La respuesta al análisis anterior es: D0/d0=30~40 es una coincidencia de parámetros primarios razonable.

JB/T2300-99 también es consciente de este problema en la revisión.Además del modelo original de JB2300-84, cada especificación ha agregado una bola de acero con un diámetro pequeño y se han agregado un total de 20 100 modelos coincidentes.Por ejemplo, se suma un 30.900 sobre la base de 40·900.Los parámetros son idénticos excepto por el diámetro de la bola de acero, pero desafortunadamente, cuando D0≥1600, se agregan 10 tipos de coincidencias a un total de 50 especificaciones pero se desvían del rango de coincidencia razonable.Los nuevos 100 modelos no tienen valor de uso, ya sea que la coincidencia sea razonable o la desviación sea razonable.Esto se debe a que cada especificación solo reduce la bola de acero en un engranaje según las especificaciones originales, mientras que las dimensiones externas permanecen sin cambios.Además de reducir las capacidades dinámicas y estáticas, el costo de producción se reduce menos y el precio de venta de los dos es más bajo.Hay muy pocas diferencias, ¿por qué los usuarios aceptan tales 'cosas nuevas'? JB2300-84 en todas las especificaciones de D0 ≤ 1250, los valores D0 / d0 son demasiado pequeños, en otras palabras, la bola de acero es demasiado grande, el concepto de cojinete, podemos llamarlo cojinete de giro pesado, y para edificios de ingeniería general no se necesita maquinaria. Tomando como ejemplo la excavadora de clase 20 t, la mayoría de los cojinetes de giro de uso doméstico tienen es 40, y los diámetros de las bolas de acero del cojinete de giro de las excavadoras de clase 20t producidas por empresas importadas y nacionales (independientes) están dentro de Ф28.575, el diámetro del centro de la pista está en el rango de 1073 a 1212. El resultado directo de esto es que cuanto mayor sea el diámetro de la bola de acero, mayor será el área de carga axial del cojinete de giro, mayor será el peso propio, mayor será el costo de producción y mayor será el costo de adquisición del usuario, resultando en una gran cantidad de capital y materias primasresiduos materiales.

Además de la coincidencia irrazonable de los dos parámetros principales de JB2300-99, el diseño de los parámetros de la serie de diámetro de bola de acero también es insuficiente. Su diámetro central de pista D0 se selecciona de acuerdo con el número de prioridad R20 (la relación es 1.12 en el geométrico relación), pero las series de diámetro de la bola de acero son: 20, 25, 30, 35, 40, 45, 50, 60, 75 (JB230-84 es d0 = 30, 40, 45, 60, 75) una serie no científica. Digital juegos aquí ciertamente no tienen ningún significado práctico.El problema es que la capacidad estática nominal de la corona giratoria es proporcional a D0·d0. Por el momento, es razonable ignorar la coincidencia entre D0 y d0.Después de calcular los valores de todos los D0 · d0 coincidentes en JB2300-99, obviamente es una serie desordenada, es decir, la capacidad estática nominal coincidente.La composición de la serie también es una serie desordenada, en lugar de una serie de proporciones, ¿qué efecto tiene el usuario? La cantidad de toneladas de metros en la grúa torre, el peso de elevación de la grúa del automóvil y la cantidad de toneladas de la excavadora se seleccionan en las primeras series.Lo mismo es cierto para la velocidad de la máquina herramienta de paso variable.El concepto de 'pérdida de velocidad' se utiliza al diseñar la velocidad de la máquina., la serie de relación de composición de capacidad estática nominal se puede utilizar para minimizar la 'pérdida de capacidad de carga' cuando se utiliza el cojinete de giro. El archivo anterior del Ejemplo 30·710 es 40·800, la diferencia entre los dos CO es 50%, y la diferencia entre 40.800 y los 40.900 CO anteriores es solo del 12,5%.Cuando selecciona por primera vez 30·710, se calcula el factor de seguridad.Cuando la diferencia es del 5%, la selección de 40·800 es obviamente 'pérdida de capacidad de carga' del 45%.La 'pérdida de capacidad de carga' fue solo del 7,5 % cuando la diferencia del factor de seguridad de 40.800 de seguridad principal fue del 5 % y se cambió el 40.900.

En el estándar JJ36.1, la coincidencia de parámetros principales y el diseño de parámetros básicos son relativamente científicos y razonables, y el diseño superpuesto del diámetro central de algunas pistas de rodadura (ejemplos 1000·25 y 1000·32) minimiza la 'pérdida de capacidad de carga ' y cada uno tiene sus propios parámetros básicos. Por lo tanto, sugerimos y esperamos que la fábrica de motores principal use el cojinete de giro de voleibol único de acuerdo con el estándar JJ36.1-91, lo que reducirá el costo de adquisición en un 10% ~ 30 %, y los beneficios económicos y sociales integrales son muy significativos.Hicimos tal propuesta como profesional. fabricante de cojinetes de giro, y estamos completamente en la posición de respetar la ciencia, porque esto no reducirá nuestros ingresos por ventas y no hay ningún otro beneficio.
